Ringe und Zubehör

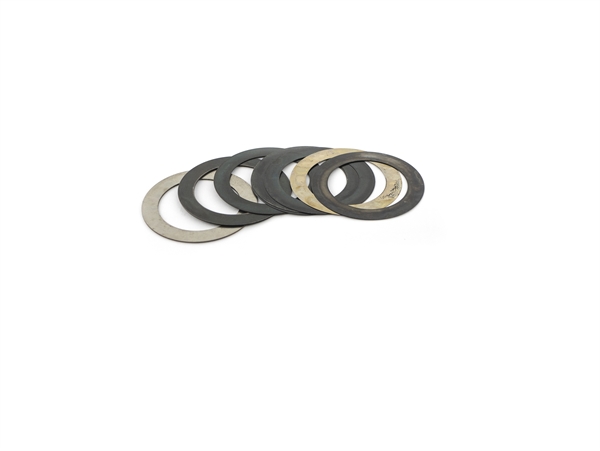

10-Set Zwischenringe

10-Set Zwischenringe
(JR090-01)

D Al Code
50 30 1/10 à 1 mm EP (0,1x3)(0,2x3)(0,5x3)(1) ELJR090130
50 30 1/10 à 3 mm EP (0,1x4)(0,2x2)(0,5x3)(1)(2)(3) ELJR090131
50 30 1 à 10 mm EP (1x3)(2x2)(3x2)(5)(8)(10) ELJR090132
50 30 0,5 à 40 mm EP (0,5)(1)(2)(3)(4)(5)(8)(10)(20)(30)(40) ELJR090133
50 30 0,5 bis 40 mm MIT KAPPE 2 STÜCK DICKE (0,5)(1)(2)(3)(4)(5)(8)(10)(20)(30)(40) ELJR090134
60 40 1/10 à 1 mm EP (0,1x3)(0,2x3)(0,5x3)(1) ELJR090140
60 40 1/10 à 3 mm EP (0,1x4)(0,2x2)(0,5x3)(1)(2)(3) ELJR090141
60 40 1 à 10 mm EP (1x3)(2x2)(3x2)(5)(8)(10) ELJR090142
60 40 0,5 à 40 mm EP (0,5)(1)(2)(3)(4)(5)(8)(10)(20)(30)(40) ELJR090143
60 40 0,5 bis 40 mm MIT KAPPE 2 STÜCK DICKE (0,5)(1)(2)(3)(4)(5)(8)(10)(20)(30)(40) ELJR090144
70 50 1/10 à 1 mm EP (0,1x3)(0,2x3)(0,5x3)(1) ELJR090150
70 50 1/10 à 3 mm EP (0,1x4)(0,2x2)(0,5x3)(1)(2)(3) ELJR090151
70 50 1 à 10 mm EP (1x3)(2x2)(3x2)(5)(8)(10) ELJR090152
70 50 0,5 à 40 mm EP (0,5)(1)(2)(3)(4)(5)(8)(10)(20)(30)(40) ELJR090153
70 50 0,5 bis 40 mm MIT KAPPE 2 STÜCK DICKE (0,5)(1)(2)(3)(4)(5)(8)(10)(20)(30)(40) ELJR090154
80 60 1/10 à 1 mm EP (0,1x3)(0,2x3)(0,5x3)(1) ELJR090160
80 60 1/10 à 3 mm EP (0,1x4)(0,2x2)(0,5x3)(1)(2)(3) ELJR090161
80 60 1 à 10 mm EP (1x3)(2x2)(3x2)(5)(8)(10) ELJR090162
80 60 0,5 à 40 mm EP (0,5)(1)(2)(3)(4)(5)(8)(10)(20)(30)(40) ELJR090163

Baureihe Zubehör Werkzeughalter: dünnwandige Ringe

Baureihe Zubehör Werkzeughalter: dünnwandige Ringe
(ZAK-BAGUES.MINCES)

Satz mit 7 Ringen: 0,1 – 0,2 – 0,3 – 0,4 – 0,5 – 1 und 2 mm

d Code
20 ZAK703200
30 ZAK703300
50 ZAK703500

Serie 531 Zubehör für Verbindungen

Serie 531 Zubehör für Verbindungen
(ZAK531-ASSEMBLAGE.ACCESSOIRES)

d Dicke Code
45 2.5 ZAK531002B
45 2.0 ZAK531003B

Serie 534 Zubehör für Verbindungen

Serie 534 Zubehör für Verbindungen
(ZAK534-ASSEMBLAGE.ACCESSOIRES)

d Dicke Code
45 4.0 ZAK534004B

Baureihe Zubehör Werkzeughalter: Reduzierringe

Baureihe Zubehör Werkzeughalter: Reduzierringe
(ZAK-BAGUES.REDUCTION)

D/d Code
30/20 2 Reduzierringe ZAK703320
50/30 2 Reduzierringe ZAK703530
50/40 2 Reduzierringe ZAK703540

Büchsen für Welle Ø 20

Büchsen für Welle Ø 20
(RAV045-01)

Das Set enthält:
- 1 Reduzierbüchse 20/30 - Nutzhöhe: 40 mm
- 4 Zwischenringe - Bohrung 30
- 1 Ring - Bohrung 20

Für Maschinen der Art: KITY / INCA ...

Ø Bohr. H Code
30/20 30/20 40 ELLB000146

Baureihe Zubehör Werkzeughalter: Muffen (Wellenstumpf)

Baureihe Zubehör Werkzeughalter: Muffen (Wellenstumpf)Baureihe Zubehör Werkzeughalter: Muffen (Wellenstumpf)
(ZAK-MANCHONS)

Muffe für Welle

D Code
20 + Schraube M8x40 ZAK702202
30 + Schraube M14x30 ZAK702302
50 + Schraube M16x30 ZAK702502
30 + Schraube M16x30 ZAK702304

Baureihe Zubehör Werkzeughalter: Kugelführungen

Baureihe Zubehör Werkzeughalter: Kugelführungen
(ZAK-GUIDES)

D d Code
62 20 ZAK701201
65/70 20 ZAK701202
80/90 20 ZAK701203
78/88 20 ZAK701208
42 20 ZAK701242
47 20 ZAK701247
85/90 30 ZAK701301
62 30 ZAK701302
75/80 30 ZAK701303
90/100 30 ZAK701304
110/120 30 ZAK701305
80/90 30 ZAK701310
42 30 ZAK701342
55 30 ZAK701355
115/120 50 ZAK701503
90 50 ZAK701504
130/140 50 ZAK701505
150/160 50 ZAK701506
100/140 50 ZAK701510
65 50 ZAK701565
96 30 FRAI0483
