Universelles Verbindungssystem

Written by
Universelles VerbindungssystemUniverselles Verbindungssystem
(CMT300)

Perfekt passende Zinken- bzw. Schwalbenschwanzverbindungen sind ein Zeichen professioneller Arbeit, werden aufgrund der Komplexität als Verbindungsvariante jedoch oft vermieden. Dank präziser Schablonen, exakter Anschläge und der einfachen Einstellung wird das Fräsen von Zinken- bzw. Schwalbenschwanzverbindungen mit unserem universellen Verbindungssystem so einfach wie nie zuvor! Das Werkstück wird einfach mit der Kante gegen den voreingestellten Anschlagsbolzen eingespannt und die Frästiefe eingestellt. dank der speziellen PETG-Grundplatte (wahlweise erhältlich), ist das System für alle Oberfräsenarten geeignet.
Maximallänge 305mm.
Verbindungsstärke 11~25mm.
STANDARDAUSRÜSTUNG :
- Silberne Ø12,7mm-"halb-verdeckte"-Schablone : CMT300-T128
- Ø15,8x4mm-Präzisionsführung : 899.005.00
Einige Oberfräsen benötigen die einsetzbare Grundplatte zum Einsatz der Präzisionsführung. Bitte schauen Sie sich die folgenden Zubehörteile an :
CMT300-SB1 (S=Ø8, Ø12mm).
CMT300-SB2 (S=Ø6,35, Ø12,7mm).
CMT300-SB (vorgebohrte Grundplatte für CMT7E et CMT8E).

L Code
305 CMT300

Verwandten Produkten

Mittwoch, 19 April 2017 14:59

Schablone für halbverdeckte Zinkenverbindung

Written by

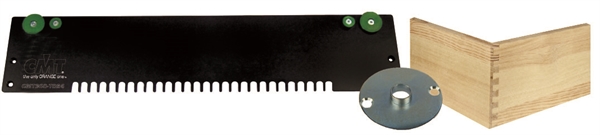

Schablone für halbverdeckte Zinkenverbindung
(CMT300-T064)

CMT300-T064
Ø7,8mmx4mm-einschlieβlich-Präzisionsführung 899.003.00
Zur Verwendung mit den CMT-Zinkenfräsern :
Ø6x8mm-Hartmetallfräser mit Ø6mm-Schaft : 718.060.11
Ø6,35x8,3mm-Hartmetallfräser mit Ø6,35mm-Schaft : 818.064.11

L T Stärke Code
300 6.3 8-12 Verbindungsdurchmesser 6,3mm - Schablonefarbe grün CMT300-T064

Verwandten Produkten

Mittwoch, 19 April 2017 14:59

Schablonen für offene Zinkenverbindung

Written by

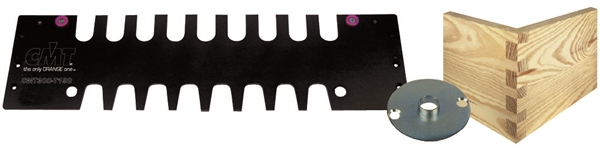

Schablonen für offene Zinkenverbindung
(CMT300-T129.300-T190)

CMT300-T129
Ø11,1x4mm-einschlieβlich-Präzisionsführung : 899.004.00
Zur Verwendung mit den CMT-Nutfräsern :
Ø8x25mm-Hartmetallfräser mit Ø6,35mm-Schaft : 811.081.11
Ø8x30mm-Hartmetallfräser mit Ø8mm-Schaft : 912.080.11
Zur Verwendung mit den CMT-Zinkenfräsern :
Ø12,7x20mm-Hartmetallfräser mit Ø6,35mm-Schaft : 818.129.11
Ø12,7x20mm-Hartmetallfräser mit Ø8mm-Schaft : 918.129.11
CMT300-T190
Ø22,2x4mm-einschlieβlich-Schabloneführung : 899.006.00
Zur Verwendung mit den CMT-Nutfräsern :
Ø12,7x30mm-Hartmetallfräser mit Ø6,35mm-Schaft : 812.127.11
Ø12,7x30mm-Hartmetallfräser mit Ø8mm-Schaft : 912.127.11
Ø12,7x25mm-Hartmetallfräser mit Ø12,7mm-Schaft : 812.627.11
Zur Verwendung mit den CMT-Zinkenfräser :
Ø19x22mm-Hartmetallfräser mit Ø6mm-Schaft : 718.190.11
Ø19x22mm-Hartmetallfräser mit Ø6,35mm-Schaft : 818.190.11
Ø19x22mm-Hartmetallfräser mit Ø8mm-Schaft : 918.190.11
Ø19x22mm-Hartmetallfräser mit Ø12mm-Schaft : 918.690.11
Ø19x22mm-Hartmetallfräser mit Ø12,7mm-Schaft : 818.690.11

L T Stärke Code
300 12.7 8-20 Verbindungsdurchmesser 12,7mm - Schablonefarbe braun CMT300-T129
300 19 15-22 Verbindungsdurchmesser 19mm - Schablonefarbe violett CMT300-T190

Verwandten Produkten

Mittwoch, 19 April 2017 14:59

Fingerzinkenverbindungen

Written by
Fingerzinkenverbindungen
(CMT300-T080.300-T127)

CMT300-T080
Ø11,1mmx4mm-einschlieβlich-Präzisionsführung : 899.004.00
Zur Verwendung mit den CMT-Nutfräsern :
Ø8x25mm-Hartmetallfräser mit Ø6,35mm-Schaft : 811.081.11
Ø8x30mm-Hartmetallfräser mit Ø8mm-Schaft : 912.080.11

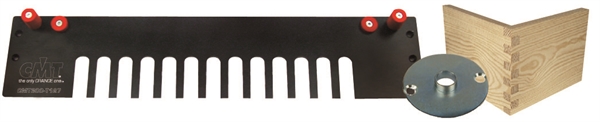

CMT300-T127
Zur Verwendung mit den CMT-Nutfräsern :
Ø12,7x30mm-Hartmetallfräser mit Ø6,35mm-Schaft : 812.127.11
Ø12,7x30mm-Hartmetallfräser mit Ø8mm-Schaft : 912.127.11
Ø12,7x25mm-Hartmetallfräser mit Ø12,7mm-Schaft : 811.627.11

L T Stärke Code
300 8 8-20 Verbindungsdurchmesser 8mm - Schablonefarbe blau CMT300-T080
300 12.7 8-20 Verbindungsdurchmesser 12,7mm - Schablonefarbe rot CMT300-T127

Verwandten Produkten

Donnerstag, 20 April 2017 02:59

Ellipsen- und Kreissfrässchablone

Written by
Ellipsen- und KreissfrässchabloneEllipsen- und KreissfrässchabloneEllipsen- und KreissfrässchabloneEllipsen- und KreissfrässchabloneEllipsen- und KreissfrässchabloneEllipsen- und Kreissfrässchablone
(CMT3000)

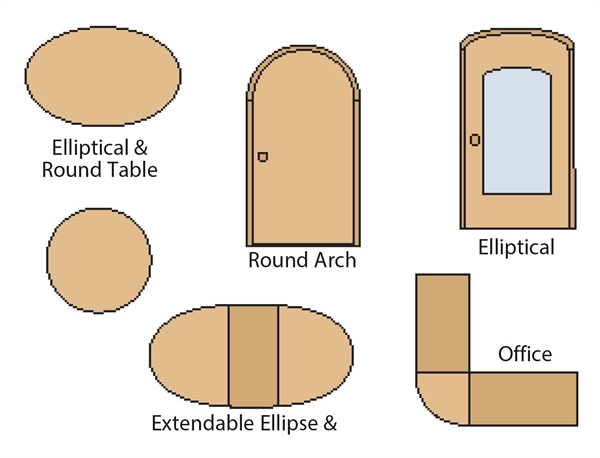

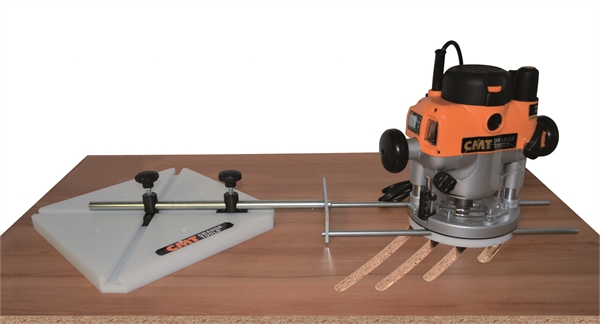

Diese Vorrichtung wurde speziell zum Fräsen von Ellipsen- und Kreisen entwickelt. Die Schablone ist mit allen Oberfräsmodellen universell einsetzbar. Ideal für ovale oder kreisrunde Formen an Fenstern, Türen sowie für andere Anwendungsbereiche. Werden zwei Gleitzapfen in der T-Nut der Schablone verwendet, ergibt sich eine Ellipse, zum Fräsen eines Kreises wird nur ein Gleitzapfen verwendet.
ELLIPSEN- UND KREISSFRÄSSCHABLONE
- Präzise, schnelle Herstellung von Ellipsen und Kreisen.
- Spannsystem für alle Handoberfräsen.
- Spezieller Kunststoff-Kreuzrahmen mit hervorragenden Gleiteigenschaften.

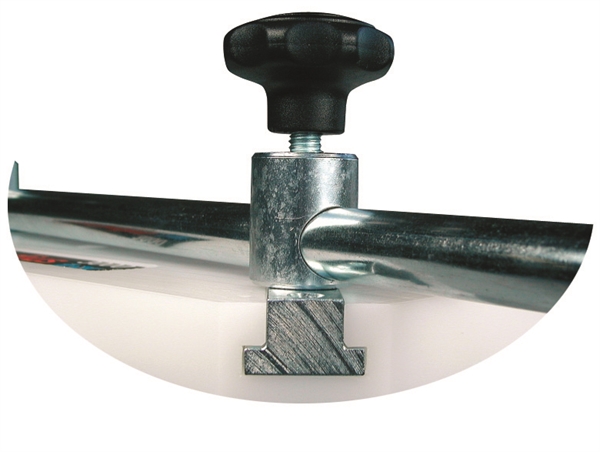

- Präzise T-Nuten und Stahl-Gleitzapfen.
- Verzinkte Metallteile zur Rostverhinderung.
- Lieferung im Karton mit einer Bedienungsanleitung.

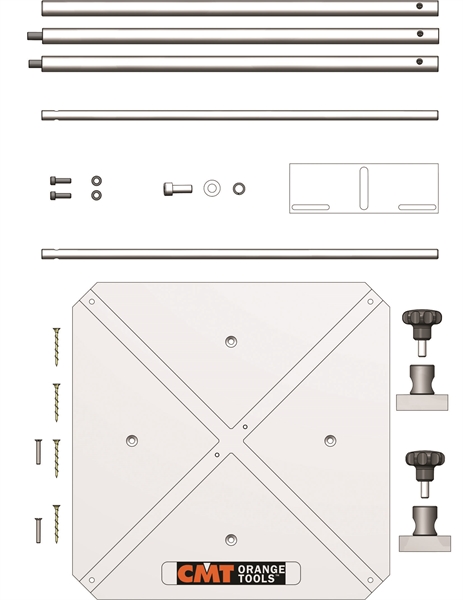

IM CMT3000-SYSTEM INBEGRIFFEN :
- 1 Kreuzrahmen mit T-Nuten.
- 2 Gleitzapfen.
- 1 Verbindungsplatte.
- 3 Verlängerung mit 400mm-Stäbe-
- 2 Ø10mm-Führungsstäben für Oberfräse.
- 1 Schraubenset.
- 1 Bedienungsanleitung.

Code
Ellipsen- und Kreissfrässchablone CMT3000
400mm-Führungsstab für Oberfräsen CMT3000-7
2 Stück Ø8mm.- Führungsstäbe für kleine Oberfräsen CMT3000-8

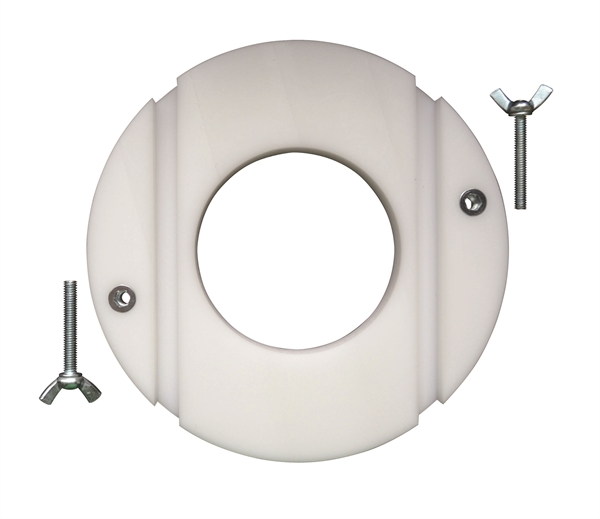

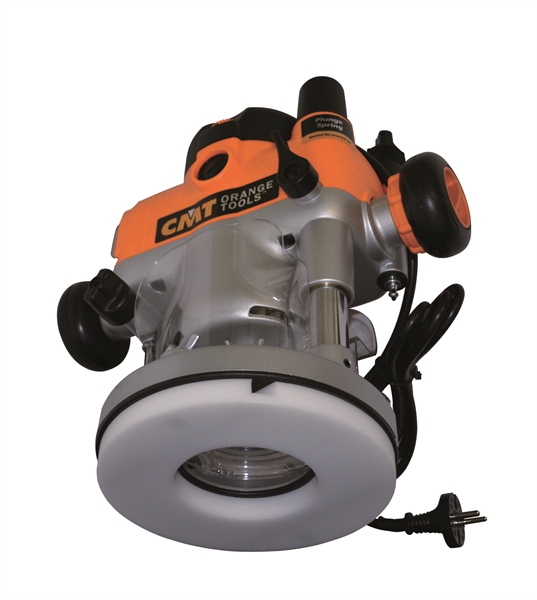

Derlin ®-Grundplatte für CMT3000 zur Verwendung mit den Oberfräsen CMT3000-SB1
Donnerstag, 20 April 2017 02:59

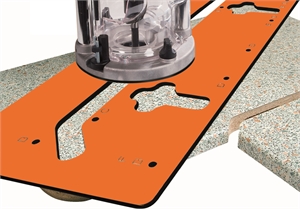

Schablone für Küchenarbeitsplatten

Written by
Schablone für KüchenarbeitsplattenSchablone für KüchenarbeitsplattenSchablone für KüchenarbeitsplattenSchablone für Küchenarbeitsplatten
(CMT650)

FÜR PERFEKTE VERBINDUNGEN

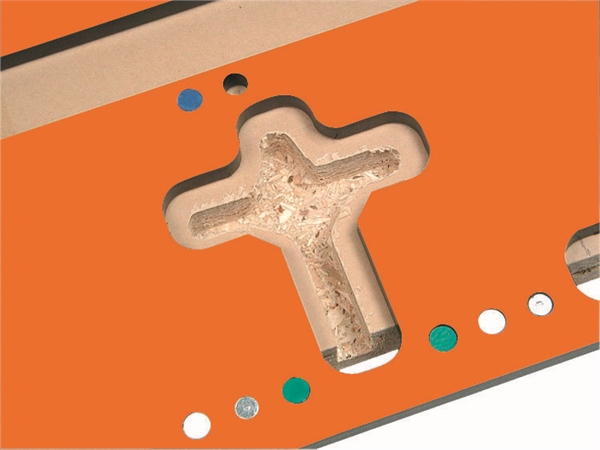

Für Küchenarbeitsplatten von 420mm bis 650mm breit. Die Schablone CMT650 wurde spezifisch entworfen, um Ihre Arbeitsplatten mit einer Oberfräse einfach zu bearbeiten. Dank des Markierungssystems können die unterschiedlichsten Anwendungsfälle einfach, schnell umgesetzt werden.

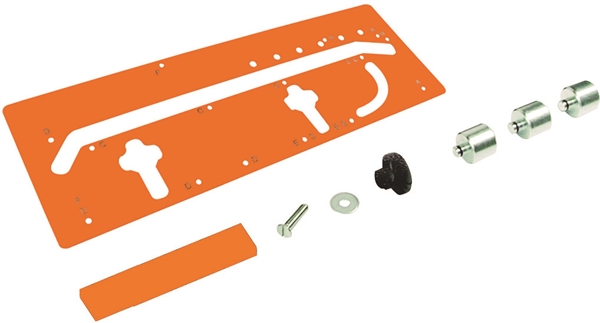

IM LIEFERUMFANG INBEGRIFFEN :
- 1 Phenolschablone.
- 3 verzinkte Stahlbuchsen zur Positionierung.
- 1 einstellbarer Endanschlag.
- 1 Bedienungsanleitung.
SIE BRAUCHEN (NICHT INBEGRIFFEN) :
- Oberfräse.
- Ø30mm-Präzisionsführung.
- Ø12mm-Nutfräser.
- Zwei Schraubzwingen.
CMT650 WURDE FÜR Ø12MM-NUTFRÄSER ENTWORFEN
- Schablone aus stabilem, gehärtetem Material.

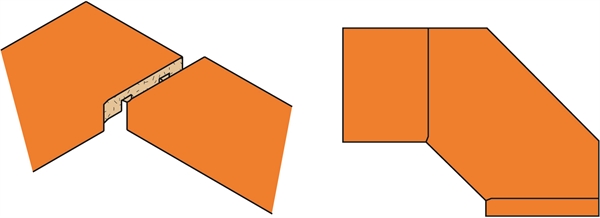

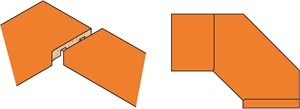

- 90°- und 45°-Verbindungen geeignet.
- Integrierte Schablonen zum Abrunden und Anfasen.
- Zusätzliche Stahlbuchsen für 600mm-Arbeitsplatten.
- Zwei integrierte Schablonen für Schraubenvertiefungen.
- Eine umfassende und leicht verständliche.
- Bedienungsanleitung inbegriffen.

KOMBINATION OBERFRÄSEN/ZUBEHÖRTEILE

Oberfräse Präzisionsführung Grundplatte für oberfräsen
CMT7E 899.007.00 CMT300-SB
CMT8E 899.007.00 CMT300-SB
NON-CMT 899.007.00 CMT300-SB1

Donnerstag, 20 April 2017 02:59

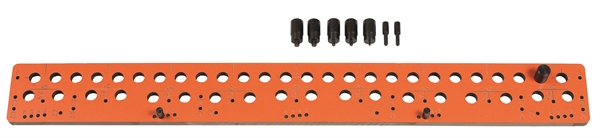

Universalbohrschablone

Written by
UniversalbohrschabloneUniversalbohrschabloneUniversalbohrschablone
(CMT900)

Bohrung von Beschlägen.
Bohrung von Dübeln.
Bohrung von Regalen.

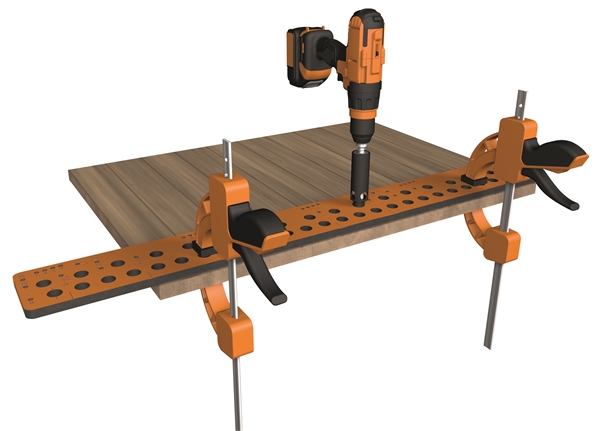

Die Universalbohrschablone wurde entwickelt, um präzise und schnell Dübellöcher oder Beschläglöcher mit Durchmessern von 3mm oder 5mm zu bohren. Für Möbelelemente mit 32mm-Euro-Schrauben, für Regale und zum Bohren und Markieren von Beschlägen. Die Schablone ist auch für die Vorbohrung der marküblichsten Beschläge geeignet.
IM CMT900 INBEGRIFFEN :
- Pertinax-Bohrschablone.
- Endstoppsset.
- Endstoppsset für groβe Werkstücke.

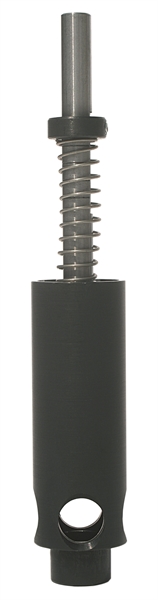

- Zentrierstift für Beschläge.

TECHNISCHE EIGENSCHAFTEN:

Maximale Plattenbreite in einer Befestigung : 900mm.
Maximale Plattenbreite : Kein Maβ.
Plattenstärke : Kein Maβ.
Für Dübel bis zu : Ø8mm.
Lochabstand : 32mm.
Anzahl der Löcher : 26.
Für Regale : Ø3mm, Ø5mm
Für Beschläge : Ø3mm für Holzschrauben.

Ø3mm für Euro-Schrauben.

Code
Universalbohrschablone CMT900
Bohradapter für CMT656, CMT900 CMT400-1
Bohradapter für CMT656, CMT900 CMT400-2
Ersatzklammer (wahlweise) CMT400-3

Verwandten Produkten

Donnerstag, 20 April 2017 02:59

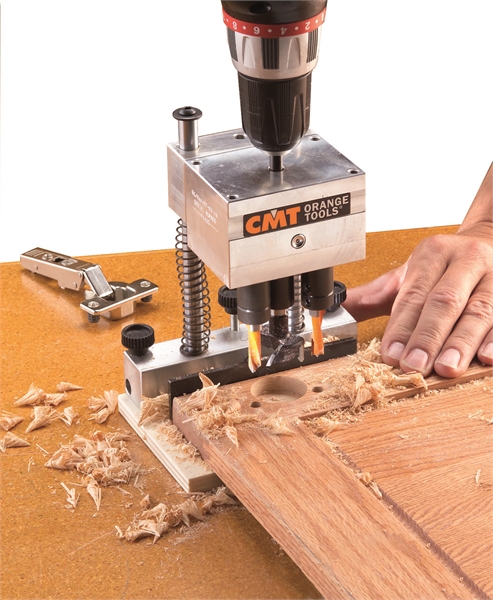

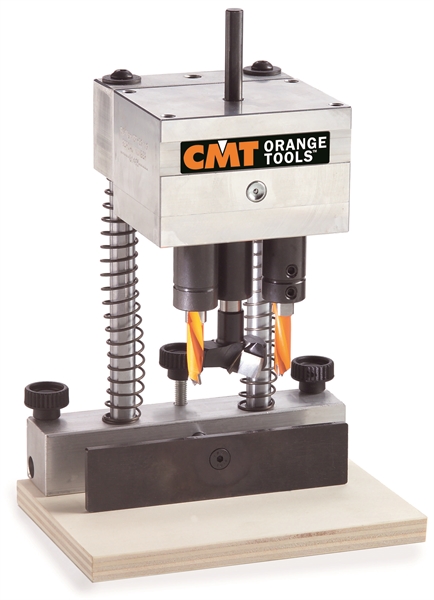

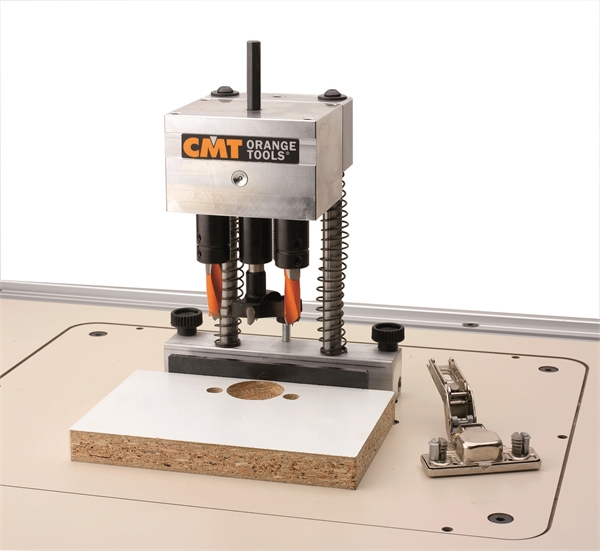

Beschlagbohrsystem

Written by
BeschlagbohrsystemBeschlagbohrsystemBeschlagbohrsystemBeschlagbohrsystemBeschlagbohrsystemBeschlagbohrsystemBeschlagbohrsystemBeschlagbohrsystemBeschlagbohrsystemBeschlagbohrsystemBeschlagbohrsystem
(CMT333)

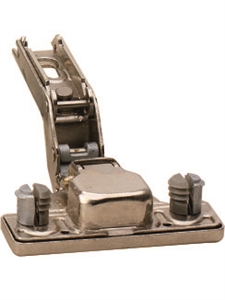

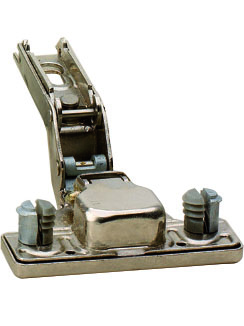

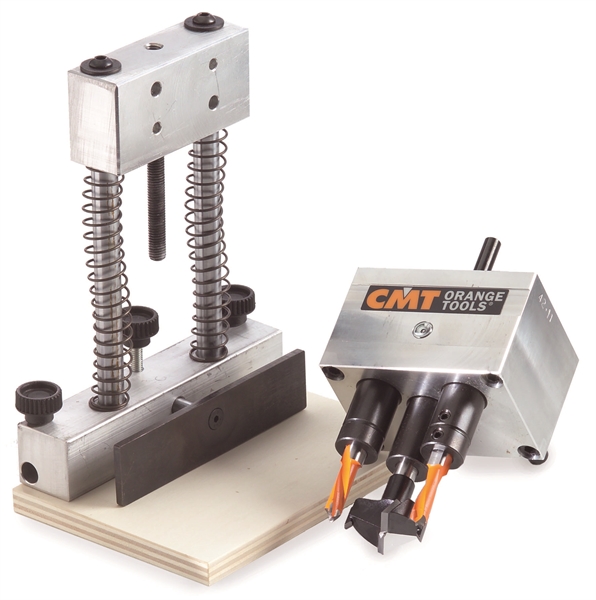

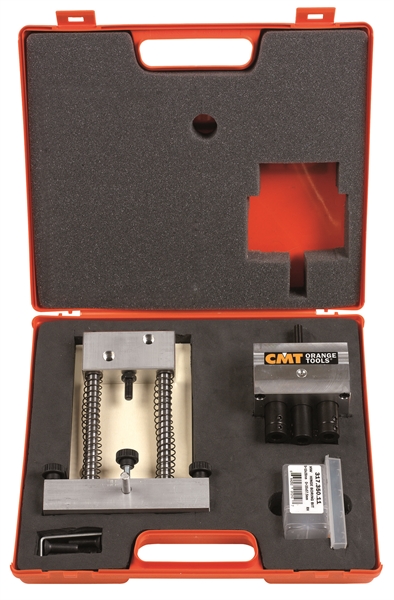

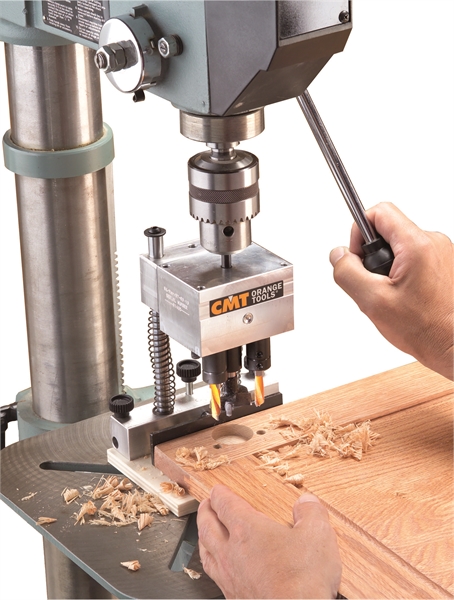

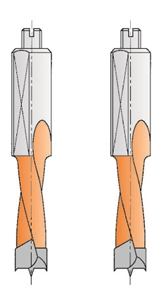

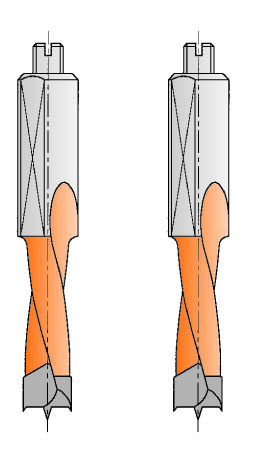

Mit dem innovativen CMT333 Beschlagbohrsystem können Sie Beschlagbohrungen für Systeme von Salice und Blum, Hettich, Würth, und Mepla bis Grass durchführen. Das modulare System wurde vom Weltmarktführer von Industriebohrmaschinen entwickelt und ermöglicht den universellen Einbau von verschiedenen Bohrköpfen. Zum Einsatz auf allen stationären und handgeführten Bohrmaschinen.
Sicherheitshinweis : Nur Mobil XHC100 als Schmierstoff verwenden.

TECHNISCHE EIGENSCHAFTEN :
- Rostfreie Bauteile.
- Widerstandfähige Materialen.
- Max 5000 U/Min.
- 6 radiale Wälzlager.

Code

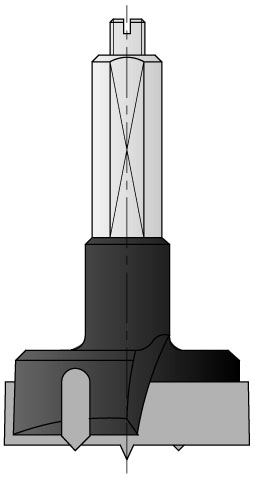

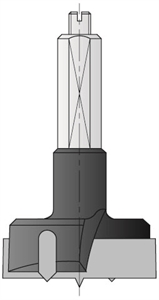

Bohrkopf für BLUM-, SALICE-, HÄFELE- und HETTICH-Beschläge CMT333-325

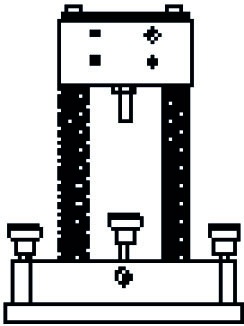

Halterung für Beschlagbohrsystem CMT333

Verwandten Produkten

CMT333-03 - Ersatz- und Zuberhörteile für Beschlagbohrsystem
(CMT333-03.RIC)

Ersatz- und Zuberhörteile für Beschlagbohrsystem.

Code

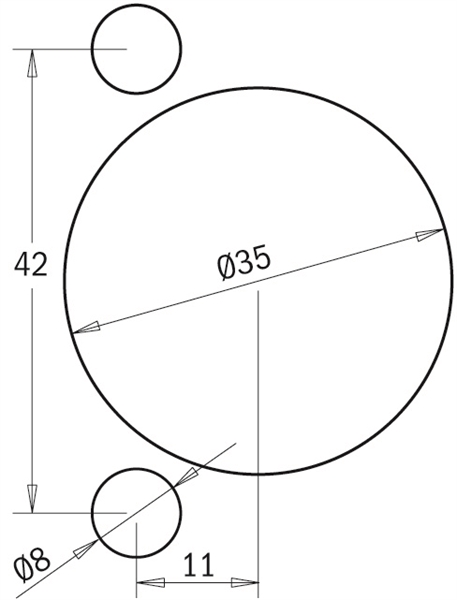

Bohrkopf für GRASS-Beschläge CMT333-4211

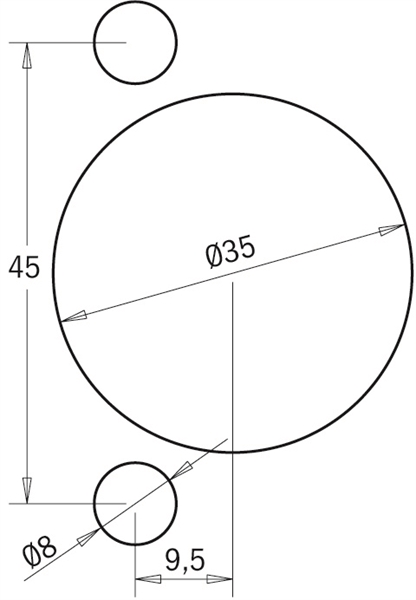

Bohrkopf für BLUM-, SALICE-, HÄFELE- und HETTICH-Beschläge CMT333-4595

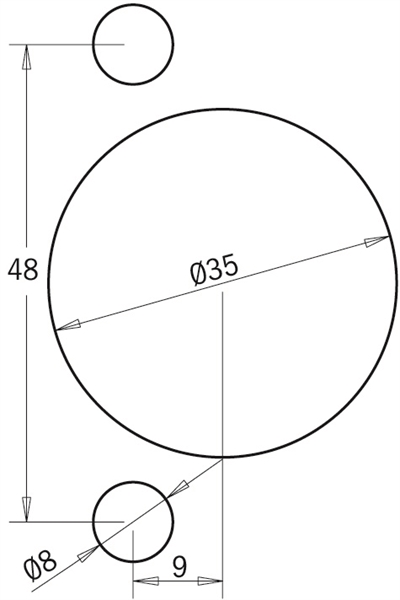

Bohrkopf für MEPLA-Beschläge CMT333-4809

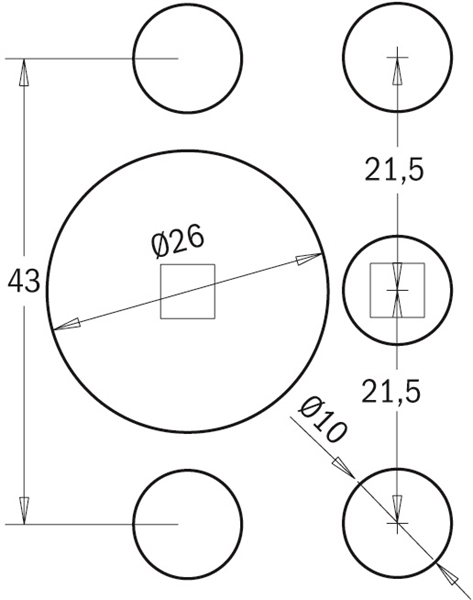

Bohrkopf für CREMONESE-Beschläge CMT333-4300

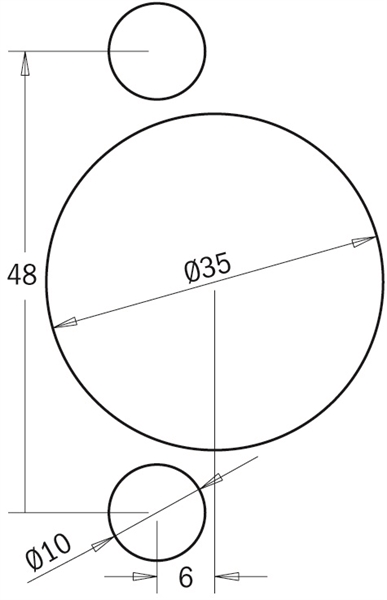

Bohrkopf für SALICE-Beschläge CMT333-4806

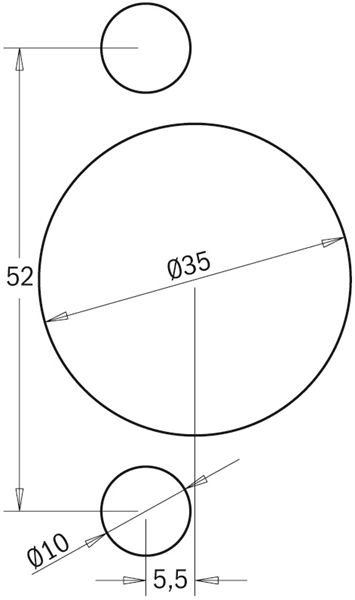

Bohrkopf für HETTICH- und WÜRTH-Beschläge CMT333-5255
Bohrkopf für Mini-Beschläge CMT333-3875

Verwandten Produkten

Donnerstag, 20 April 2017 14:59

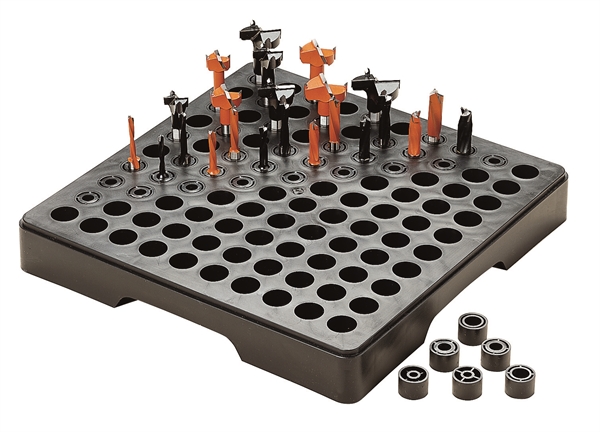

Organizer für Fräser und Bohrer

Written by
Organizer für Fräser und BohrerOrganizer für Fräser und BohrerOrganizer für Fräser und Bohrer
(CMT03.51)

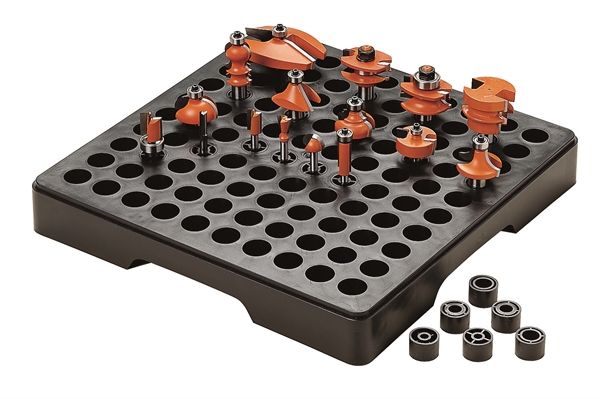

Dieser Organizer verwahrt bis zu 100 Fräser und Bohrer sicher und griffbereit. Mit dem System haben Sie jederzeit Ordnung und Überblick über Ihre Werkzeuge und sorgen für eine sichere Aufbewahrung. Durch die auswechselbaren Büchsen in den gängigen Schaftdurchmessern ist dieser Organizer das flexible System für Ihre Fräser und Bohrer.

S Code
Organiser für Fräser und Bohrer (ohne Büchsen) 320x320x45mm CMT03510106

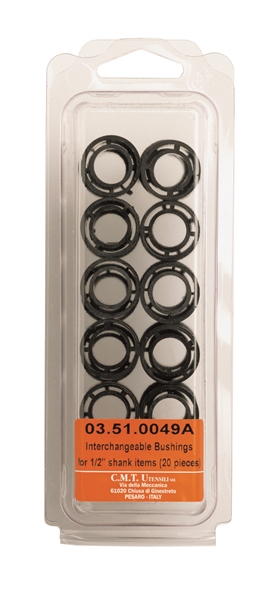

6 PVC-Büchsen (20 Stück) CMT03510046A
6.35 PVC-Büchsen (20 Stück) CMT03510047A
8 PVC-Büchsen (20 Stück) CMT03510048A
9.5 PVC-Büchsen (20 Stück) CMT03510057A
10 PVC-Büchsen (20 Stück) CMT03510058A
12 PVC-Büchsen (20 Stück) CMT03510059A
12.7 PVC-Büchsen (20 Stück) CMT03510049A
