Arbres porte-fraises

Arbres porte-fraises à queue cylindrique

(CYL-02)

- Pour le montage d’outils ou de jeux d’outils en alésage 30 mm
- Avec chapeau de blocage ; sans bague intercalaire
- Utilisable en rotation droite et gauche

D	l	S	Code
20	60	25	ELMR099530
25	60	20	ELMR099500
25	60	25	ELMR099510
30	60	25	ELMR099550

Arbres porte-fraises HSK-63 E

(COE-01)

- Pour le montage d’outils ou de jeux d’outils en alésage 25 et 30 mm
- Avec chapeau de blocage ; sans bague intercalaire
- Utilisable en rotation droite et gauche

D	l	S	Code
30	60	HSK-63 E	ELCOE6303060
30	80	HSK-63 E	ELCOE6303080
30	100	HSK-63 E	ELCOE63030100
30	120	HSK-63 E	ELCOE63030120
30	150	HSK-63 E	ELCOE63030150

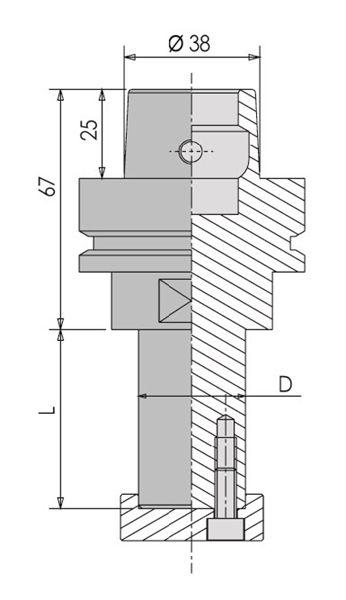

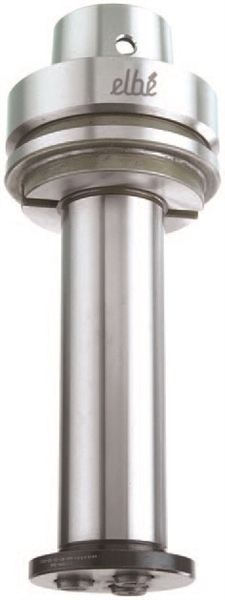

Arbres porte-fraises HSK-63 F

(COF-01)

- Pour le montage d’outils ou de jeux d’outils en alésage 25 et 30 mm
- Avec chapeau de blocage ; sans bague intercalaire
- Utilisable en rotation droite et gauche

D	l	S	Code
25	60	HSK-63 F	ELCOF6302560
30	60	HSK-63 F	ELCOF6303060
30	80	HSK-63 F	ELCOF6303080
30	100	HSK-63 F	ELCOF63030100
30	120	HSK-63 F	ELCOF63030120
30	150	HSK-63 F	ELCOF63030150

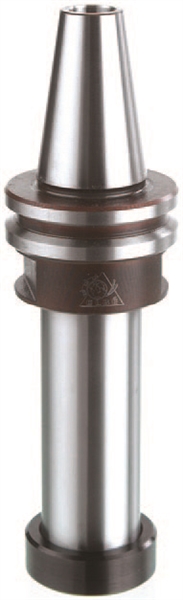

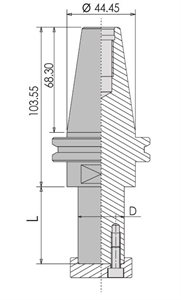

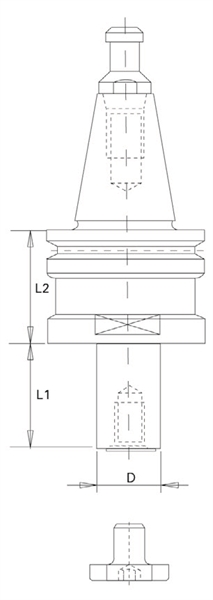

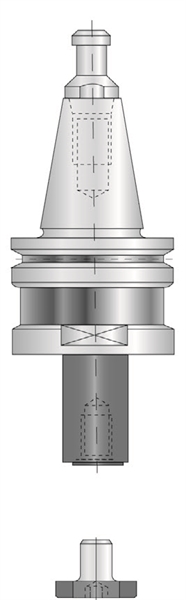

Arbres porte-fraises ISO 30

(COI-01)

- Pour le montage d’outils ou de jeux d’outils en alésage 30 mm
- Avec chapeau de blocage ; sans bague intercalaire
- Utilisable en rotation droite et gauche

D	l	S	Code
30	60	ISO 30	ELCOI3003060
30	80	ISO 30	ELCOI3003080
30	100	ISO 30	ELCOI3003100
30	120	ISO 30	ELCOI3003120

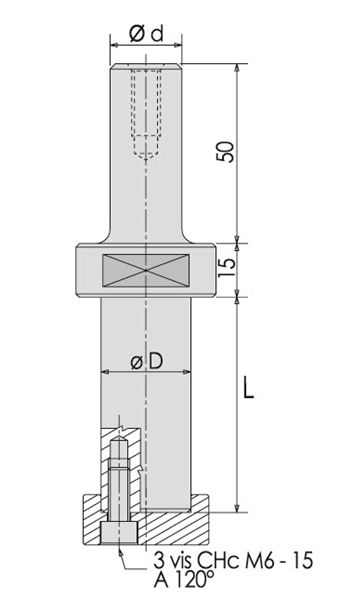

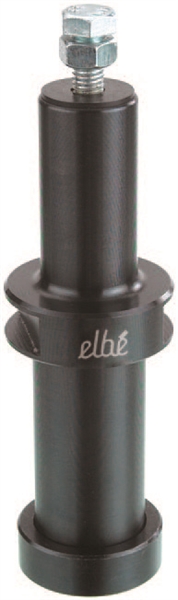

Arbres porte-fraises ISO 30 à couronne crantée pour machine SCM

(ISO30-01)

- Pour le montage d’outils ou de jeux d’outils en alésage 30 mm
- Avec chapeau de blocage ; sans bague intercalaire
- Utilisable en rotation droite et gauche

D	l	S	Code
30	60	ISO30	ELCOI3013060
30	80	ISO30	ELCOI3013080
30	100	ISO30	ELCOI30130100
30	120	ISO30	ELCOI30130120

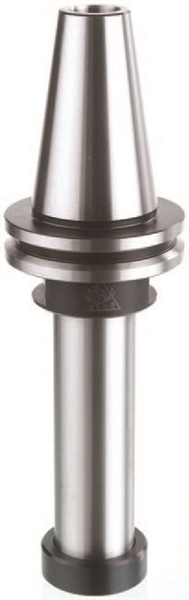

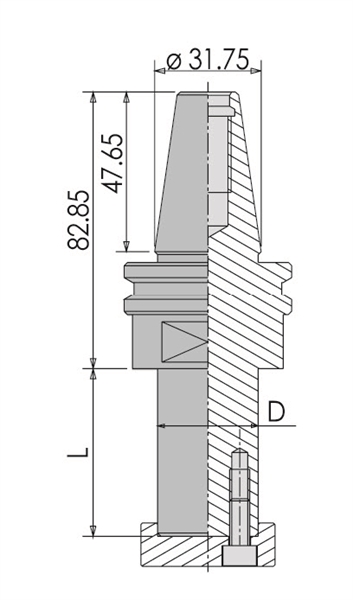

Arbres porte-fraises ISO 40

(COI-02)

- Pour le montage d’outils ou de jeux d’outils en alésage 30 mm - Avec chapeau de blocage; sans bague intercalaire - Utilisable en rotation droite et gauche

D	l	S	Code
30	60	ISO 40	ELCOI4003060
30	80	ISO 40	ELCOI4003080
30	100	ISO 40	ELCOI4003100
30	120	ISO 40	ELCOI4003120
30	150	ISO 40	ELCOI4003150

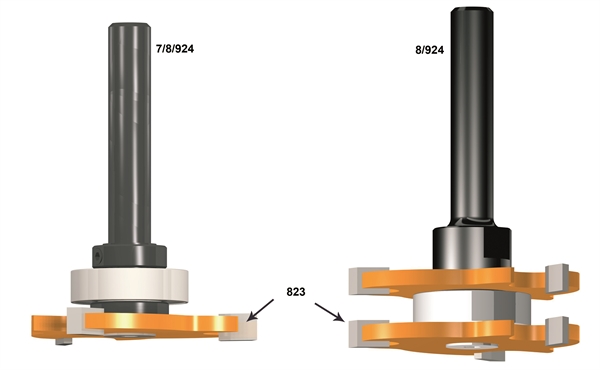

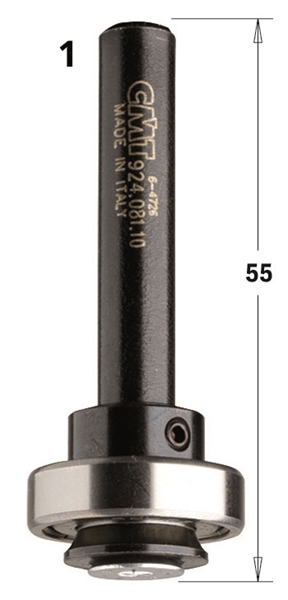

Arbres porte-fraise pour fraises disque 823

(CMT7-8-924-2)

S	Rotation	Information	Code
6	DROITE	Arbres porte-fraises sans roulement, sans bagues de serrage	CMT72406100
6	DROITE	Arbres porte-fraises sans roulement, sans bagues de serrage	CMT82406100
6	DROITE	Arbres porte-fraises avec roulement, avec bagues de serrage	CMT72406110
6.35	DROITE	Arbres porte-fraises avec roulement, avec bagues de serrage	CMT82406110
8	DROITE	Arbres porte-fraises sans roulement, sans bagues de serrage	CMT92408100
8	DROITE	Arbres porte-fraises avec roulement, avec bagues de serrage	CMT92408110
12.7	DROITE	Arbres porte-fraises sans roulement, sans bagues de serrage	CMT82412100
12.7	DROITE	Arbres porte-fraises avec roulement, avec bagues de serrage	CMT82412110

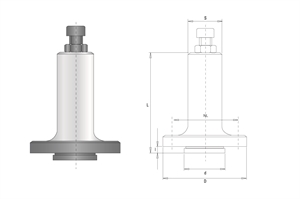

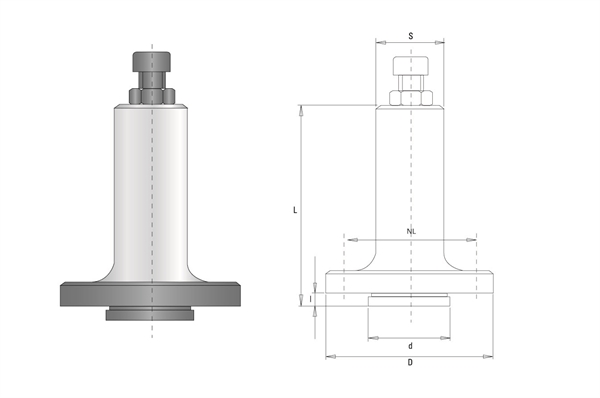

Arbres porte-lame Lamello®

(MR260-01)

- Pour le montage sur défonceuse CN de fraise Lamello® (d 22), de lame de scie ou de fraises à rainer
- Utilisable en rotation droite et gauche

D	d	Trous d'ergots	l	L	S	Code
50	22	4(M4)Ø36	90	1	25x55	ELMR260500
60	30	4(M6)Ø48	90	1	25x55	ELMR260600

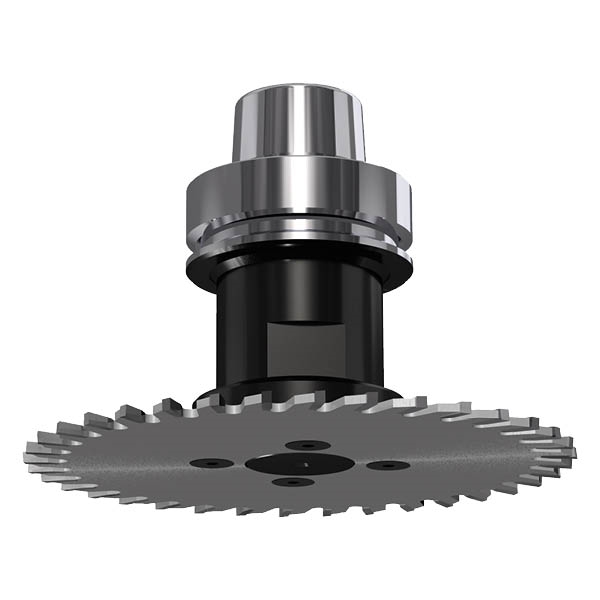

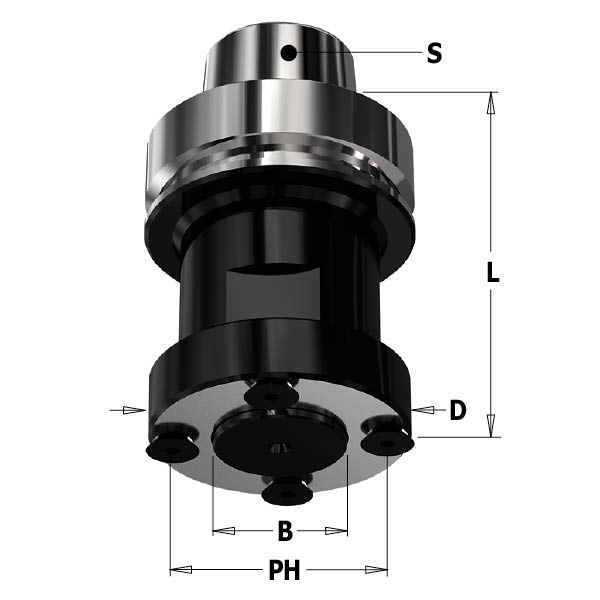

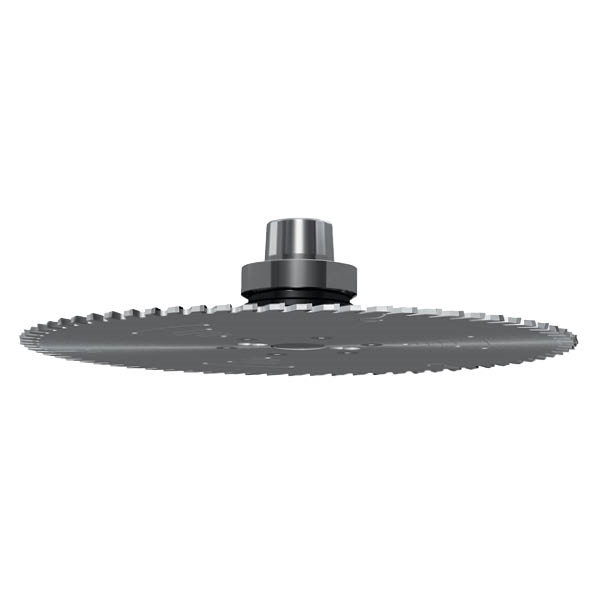

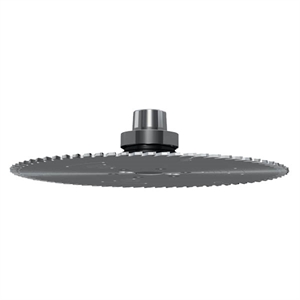

Mandrin porte lame

(CMT183.420)

- Diamètre maxi de la lame : 250 mm

S	D	d	TE	L	Code
HSK-63F	59	30	4/M6/48	78	CMT18342030

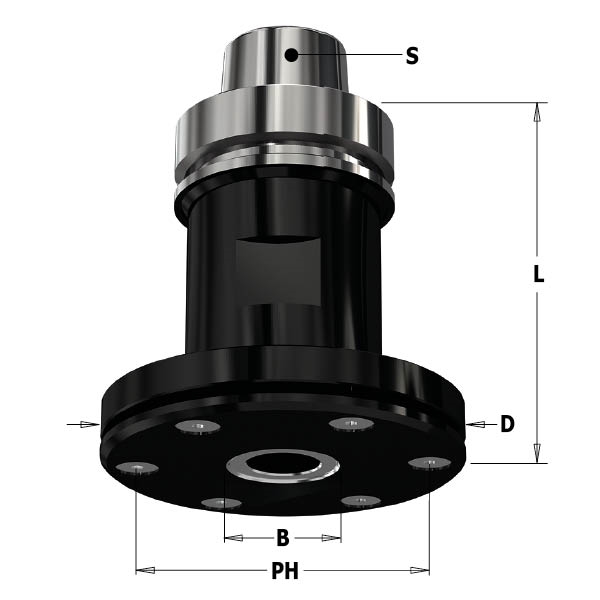

Mandrin porte lame

(CMT183.421)

- Diamètre maxi de la lame : 300 mm

S	D	d	TE	L	Code
HSK-63F	98	30	6/M6/80	102	CMT18342130

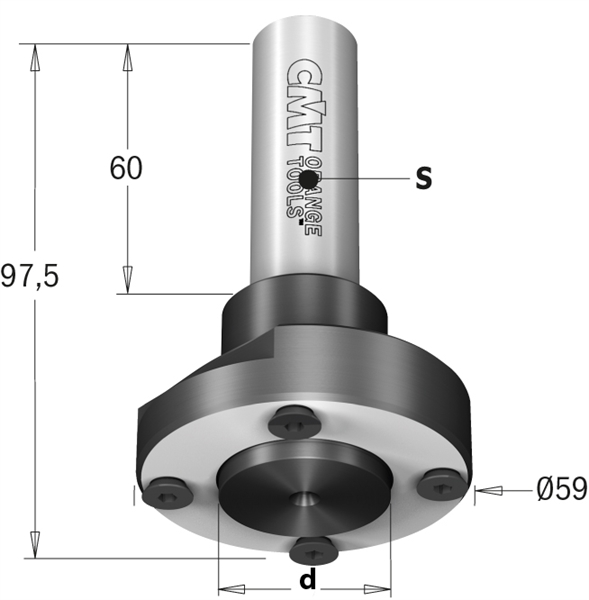

Arbre de scie avec queue parallèle

(CMT183.410)

- Diamètre maxi de la lame : 250mm
- Très haute précision et extrême fiabilité.
- Centrage parfait de l'outil.
- Élimination de tout défaut de rotation.
- Réalisés avec un acier spécial à haute résistance.
- Rectification de précision sur toutes les surfaces.
- Puissance transmissible très élevée ≥ 11 KW (15 CV)
- 20.000 tours.
- Pour chantourner avec efficacité et vitesse d'avancement inégalable jusqu'à ce jour.
- Excellente qualité de finition de la pièce avec une meilleurs durée de l'outil.
- Structure compacte pour réduire l'encombrement verticale avec une augmentation favorable de la distance utile entre la tête de l'outil et le plan de travail.
- Rapidité et sécurité dans l'installation de l'outil.
- Pinces biconiques interchangeables avec coupes opposées pour le serrage cylindrique intégral de l'outil.
- Agrandissement du champ de serrage en dessous du diamètre de la pince (±0,7mm).
- Mandrins spécifiquement conçus pour la rotation droite et gauche avec le filetage autobloquant.
- Écrou de serrage de l'outil avec rainure pour clé à ergot.
- Pratique et ergonomique bague de frettage pour la broche du mandrin avec le double filetage différentiel.
- Profil hexagonal central baissé pour le maintien de la clé à ergot.
- Étudié et développé en collaboration avec les bureaux d'étude des plus prestigieux constructeur de centre de travail numérique.
- Emballé dans un élégant boitier plastique et professionnel.
