Mandrins pour C.N

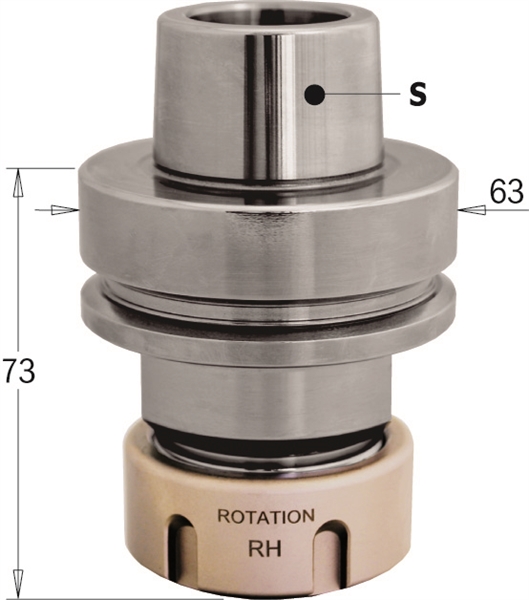

Mandrins à pince à montage concentrique HSK-F63 - ER32
Revêtement en P.T.F.E :
• évite le surchauffage
• protège contre la corrosion et la rouille
• réduit l’accumulation de la résine
• améliore la performance et la durée de vie du mandrin
| S | Pince | Rotation | Information | Code |
|---|---|---|---|---|
| HSK-F63 | ER32 | DROITE | Sans roulement - Avec revêtement | CMT18330001 |
| HSK-F63 | ER32 | GAUCHE | Sans roulement - Avec revêtement | CMT18330002 |
| HSK-F63 | ER32 | DROITE / GAUCHE | Avec roulement - Avec revêtement | CMT18330011 |
| HSK-F63 | ER32 | DROITE | Sans roulement - Sans revêtement | CMT18330091 |
Produits Associés

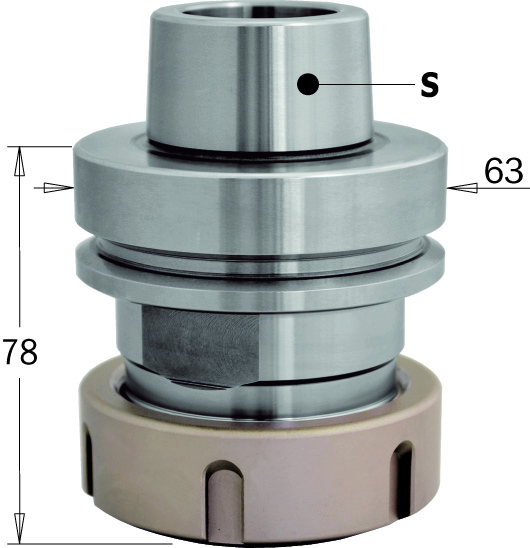

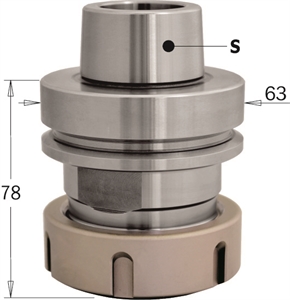

Mandrins à pince à montage concentrique HSK-F63 - ER40
• Très haute précision et extrême fiabilité
REVÊTEMENT EN P.T.F.E :
• évite le surchauffage
• protège contre la corrosion et la rouille
• réduit l’accumulation de la résine
• améliore la performance et la durée de vie du mandrin
| S | Pince | Rotation | Information | Code |
|---|---|---|---|---|
| HSK-F63 | ER40 | DROITE | Sans roulement - Avec revêtement | CMT18331001 |
| HSK-F63 | ER40 | GAUCHE | Sans roulement - Avec revêtement | CMT18331002 |
| HSK-F63 | ER40 | DROITE / GAUCHE | Avec roulement - Avec revêtement | CMT18331011 |
| HSK-F63 | ER40 | DROITE | Sans roulement - Sans revêtement | CMT18331091 |
Produits Associés

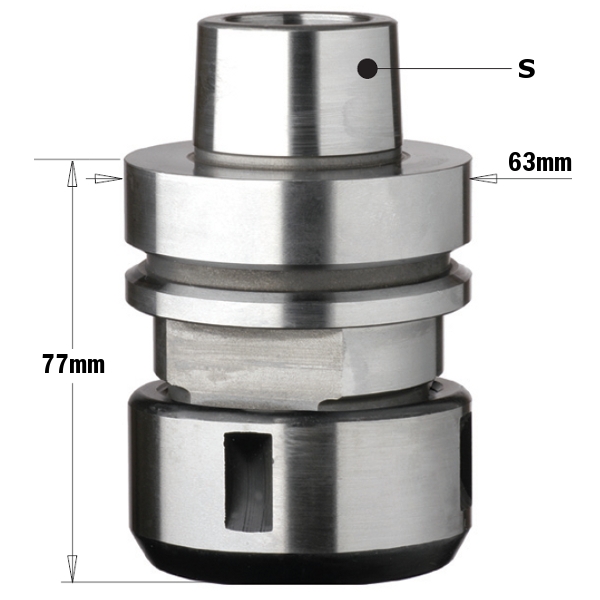

Mandrins à pince à montage concentrique HSK-F63 - DIN 6388 - EOC25
Pour machines Homag, Eima, IMA de 9/94, Dubus, Weeke, Biesse, SCM, Morbidelli et Masterwood.
| S | Pince | Rotation | Information | Code |
|---|---|---|---|---|
| HSK-F63 | DIN6388 | DROITE/GAUCHE | Avec écrou de roulement | CMT18332001 |
| HSK-F63 | PINCE DIN6388 | DROITE | Sans écrou de roulement | CMT18332003 |
Produits Associés

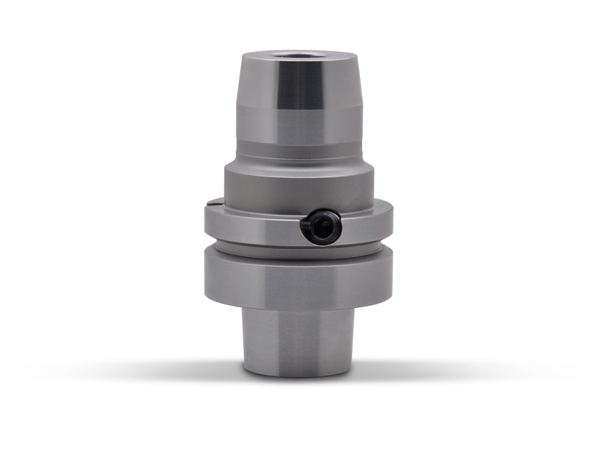

Mandrins serrage hydro montage concentrique HSK-F63
Pour machines Homag, Eima, IMA de 9/94, Dubus, Weeke, Biesse, SCM, Morbidelli et Masterwood.
| S | Pince | Rotation | Code |
|---|---|---|---|
| HSK-F63 | 20 | DROITE | HSK63F2080 |
Produits Associés

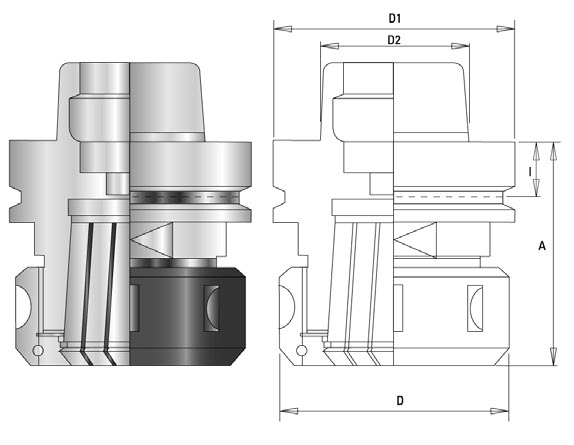

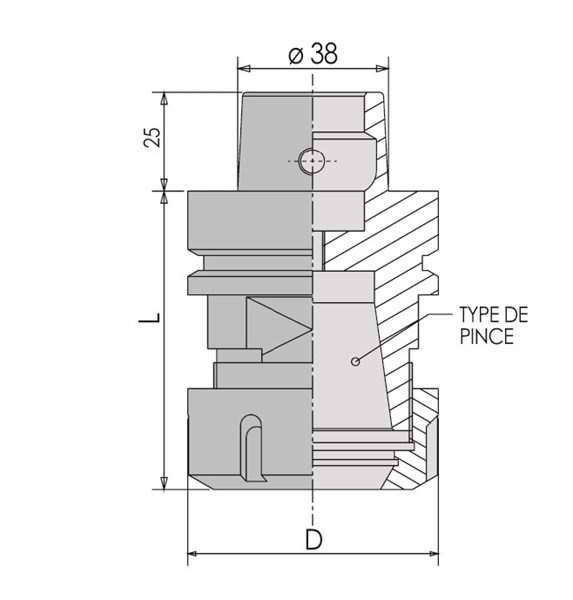

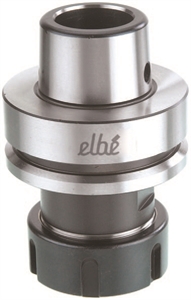

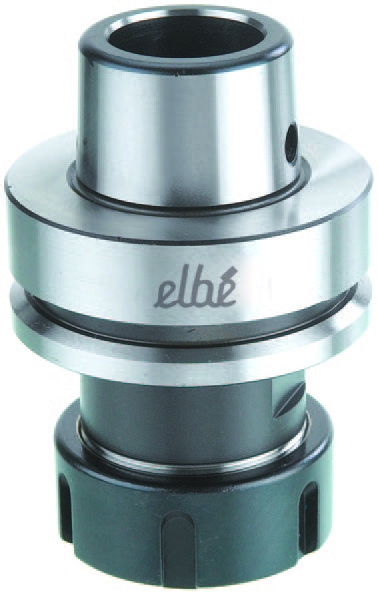

Mandrins à pinces cône HSK-63 F
| S | Pince | Rotation | Code |
|---|---|---|---|
| 3 A 25 MM | DIN6388 | DROITE | ELCOF6304D |
| 3 A 20 MM | ER 32 | DROITE | ELCOF6302D |
| 6 A 26 MM | ER 40 | DROITE | ELCOF6303D |
| 3 A 16 MM | ER 25 | GAUCHE | ELCOF6301G |
| 3 A 20 MM | ER 32 | GAUCHE | ELCOF6302G |
| 6 A 26 MM | ER 40 | GAUCHE | ELCOF6303G |

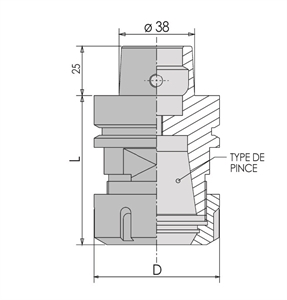

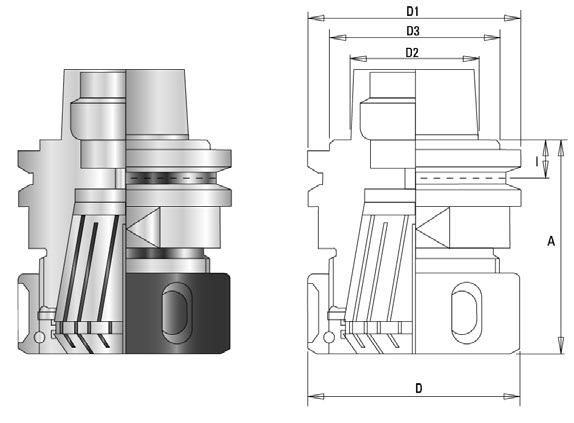

Mandrins à pinces cône HSK-63 E
| S | Pince | Rotation | Code |
|---|---|---|---|
| 3 A 16 MM | ER 25 | DROITE | ELCOE6301D |
| 3 A 20 MM | ER 32 | DROITE | ELCOE6302D |
| 6 A 26 MM | ER 40 | DROITE | ELCOE6303D |
| 3 A 16 MM | ER 25 | GAUCHE | ELCOE6301G |
| 3 A 20 MM | ER 32 | GAUCHE | ELCOE6302G |
| 6 A 26 MM | ER 40 | GAUCHE | ELCOE6303G |
Mandrins à pince ISO30 - ER32
Mandrins 183.200 pour machines Biesse.
| S | Pince | D Tirette | Rotation | Code |
|---|---|---|---|---|
| ISO30 | ER32 | 12-8 | DROITE | CMT18320001 |
| ISO30 | ER32 | 12-8 | GAUCHE | CMT18320002 |
Produits Associés

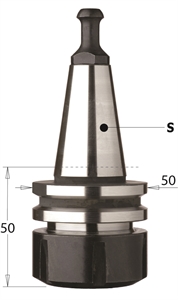

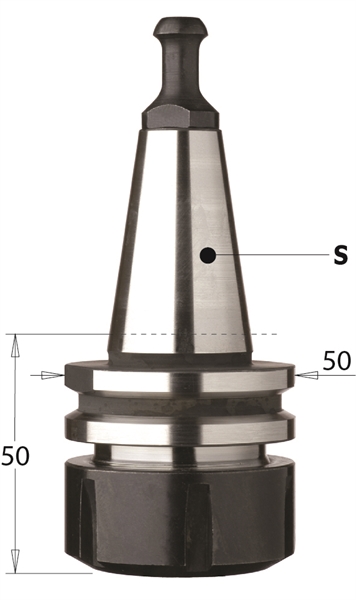

Mandrins à pince ISO30 - ER32
Mandrins 183.210 pour machines Bulleri, Busellato, CMS, IMA et Biesse avec moteur Olmat.
| S | Pince | D Tirette | Rotation | Code |
|---|---|---|---|---|
| ISO30 | ER32 | 13-9 | DROITE | CMT18321001 |
| ISO30 | ER32 | 13-9 | GAUCHE | CMT18321002 |
Produits Associés
Mandrins à pince ISO30 - ER32
Mandrins 183.220 pour machines Alberti et Masterwood.
| S | Pince | D Tirette | Rotation | Code |
|---|---|---|---|---|
| ISO30 | ER32 | 12.8-9 | DROITE | CMT18322001 |
| ISO30 | ER32 | 12.8-9 | GAUCHE | CMT18322002 |
Produits Associés
Mandrins à pince ISO30 - ER40
Mandrins 183.201 pour machines Biesse.
| S | Pince | D Tirette | Rotation | Code |
|---|---|---|---|---|
| ISO30 | ER40 | 12-8 | DROITE | CMT18320101 |
Produits Associés
Mandrins à pince ISO30 - ER40
Mandrins 183.211 pour machines Bulleri, Busellato, CMS, IMA et Biesse avec moteur Olmat.
| S | Pince | D Tirette | Rotation | Code |
|---|---|---|---|---|
| ISO30 | ER40 | 13-9 | DROITE | CMT18321101 |
Produits Associés

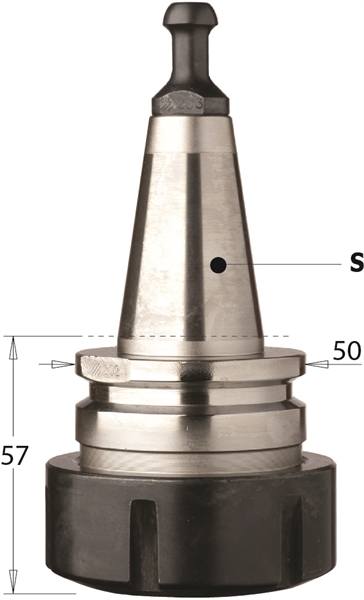

Mandrins à pince ISO30 - ER40
Mandrins 183.221 pour machines Alberti et Masterwood.
| S | Pince | D Tirette | Rotation | Code |
|---|---|---|---|---|
| ISO30 | ER40 | 12.8-9 | DROITE | CMT18322101 |
Produits Associés

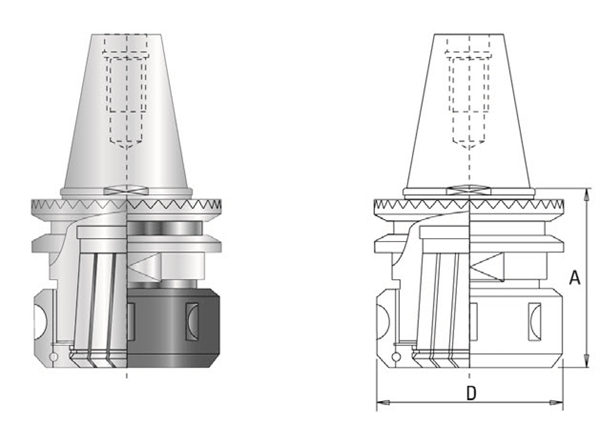

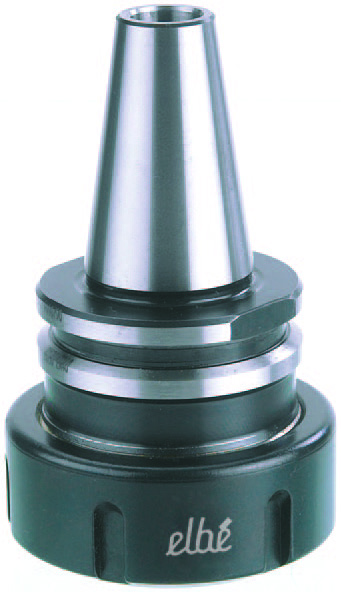

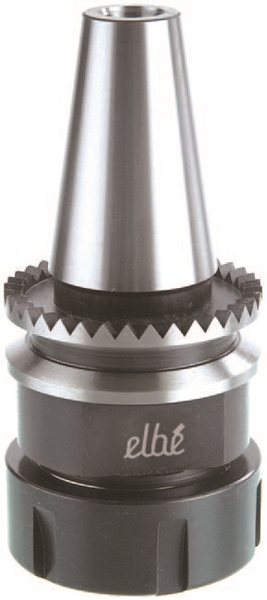

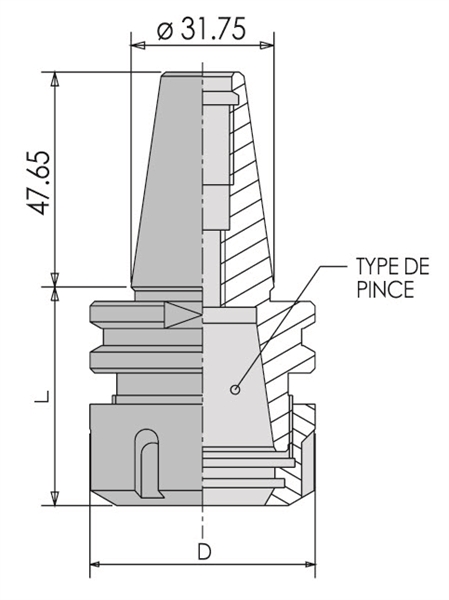

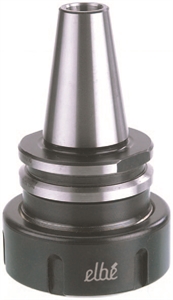

Mandrins à pinces cône ISO 30
| Queue | Pince | Rotation | Code |
|---|---|---|---|
| 3 A 16 MM | ER 25 | DROITE | ELCOI3001D |
| 3 A 20 MM | ER 32 | DROITE | ELCOI3002D |
| 6 A 26 MM | ER 40 | DROITE | ELCOI3003D |
| 3 A 16 MM | ER 25 | GAUCHE | ELCOI3001G |
| 3 A 20 MM | ER 32 | GAUCHE | ELCOI3002G |
| 6 A 26 MM | ER 40 | GAUCHE | ELCOI3003G |
Mandrins à pinces ER32 avec queue ISO30
Produits idéaux pour les centres d'usinages numériques, les machines point/point et CNC.
- Très haute précision et extrême fiabilité.
- Centrage parfait de l'outil.
- Élimination de tout défaut de rotation.
- Réalisés avec un acier spécial à haute résistance.
- Rectification de précision sur toutes les surfaces.
- Puissance transmissible très élevée ≥ 11 KW (15 CV) - 20.000 tours.
- Pour chantourner avec efficacité et vitesse d'avancement inégalable jusqu'à ce jour.
- Excellente qualité de finition de la pièce avec une meilleurs durée de l'outil.
- Structure compacte pour réduire l'encombrement verticale avec une augmentation favorable de la distance utile entre la tête de l'outil et le plan de travail.
- Rapidité et sécurité dans l'installation de l'outil.
- Pinces biconiques interchangeables avec coupes opposées pour le serrage cylindrique intégral de l'outil.
- Agrandissement du champ de serrage en dessous du diamètre de la pince (±0,7mm).
- Mandrins spécifiquement conçus pour la rotation droite et gauche avec le filetage autobloquant.
- Écrou de serrage de l'outil avec rainure pour clé à ergot.
- Pratique et ergonomique bague de frettage pour la broche du mandrin avec le double filetage différentiel.
- Profil hexagonal central baissé pour le maintien de la clé à ergot.
- Etudié et développé en collaboration avec les bureaux d'étude des plus prestigieux constructeur de centre de travail numérique.
- Emballé dans un élégant boitier plastique et professionnel.
| S | PINCE | D Tirette | Rotation | Code |
|---|---|---|---|---|
| ISO30 | ER32 | Ø8.5 | DROITE | CMT18325001 |
| ISO 30 | ER32 | Ø8.5 | GAUCHE | CMT18325002 |

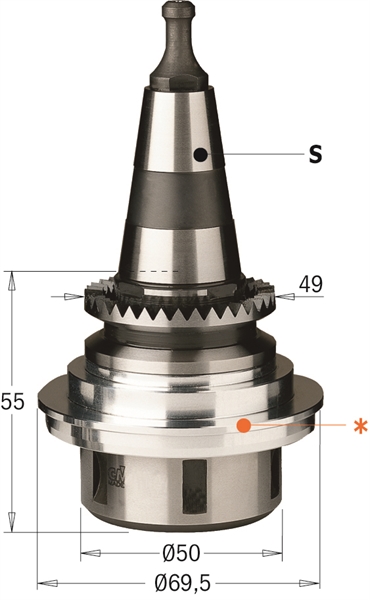

Mandrins à pinces ER32 avec queue ISO30
Produits idéaux pour les centres d'usinages numériques, les machines point/point et CNC.
- Très haute précision et extrême fiabilité.
- Centrage parfait de l'outil.
- Élimination de tout défaut de rotation.
- Réalisés avec un acier spécial à haute résistance.
- Rectification de précision sur toutes les surfaces.
- Puissance transmissible très élevée ≥ 11 KW (15 CV) - 20.000 tours.
- Pour chantourner avec efficacité et vitesse d'avancement inégalable jusqu'à ce jour.
- Excellente qualité de finition de la pièce avec une meilleurs durée de l'outil.
- Structure compacte pour réduire l'encombrement verticale avec une augmentation favorable de la distance utile entre la tête de l'outil et le plan de travail.
- Rapidité et sécurité dans l'installation de l'outil.
- Pinces biconiques interchangeables avec coupes opposées pour le serrage cylindrique intégral de l'outil.
- Agrandissement du champ de serrage en dessous du diamètre de la pince (±0,7mm).
- Mandrins spécifiquement conçus pour la rotation droite et gauche avec le filetage autobloquant.
- Écrou de serrage de l'outil avec rainure pour clé à ergot.
- Pratique et ergonomique bague de frettage pour la broche du mandrin avec le double filetage différentiel.
- Profil hexagonal central baissé pour le maintien de la clé à ergot.
- Étudié et développé en collaboration avec les bureaux d'étude des plus prestigieux constructeur de centre de travail numérique.
- Emballé dans un élégant boitier plastique et professionnel.
| S | Pince | D Tirette | Rotation | Code |
|---|---|---|---|---|
| ISO30 | ER32 | Ø8.5 | DROITE | CMT18325101 |
| ISO30 | ER32 | Ø8.5 | GAUCHE | CMT18325102 |
Mandrins à pinces cône ISO 30 SCM
| Queue | Pince | Rotation | Code |
|---|---|---|---|
| 3 A 16 MM | ER 25 | DROITE | ELCOI3011D |
| 3 A 20 MM | ER 32 | DROITE | ELCOI3012D |
| 6 A 26 MM | ER 40 | DROITE | ELCOI3013D |
| 3 A 16 MM | ER 25 | GAUCHE | ELCOI3011G |
| 3 A 20 MM | ER 32 | GAUCHE | ELCOI3012G |
| 6 A 26 MM | ER 40 | GAUCHE | ELCOI3013G |

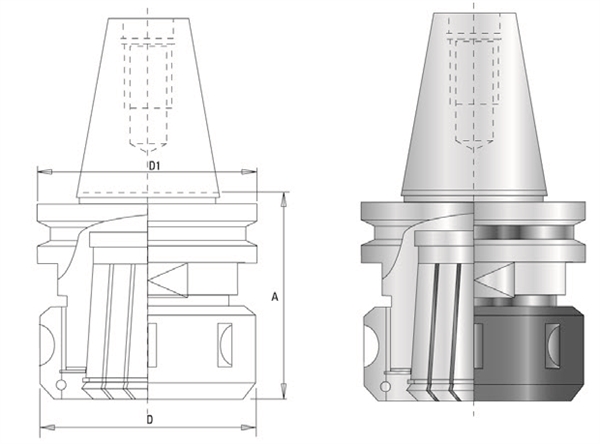

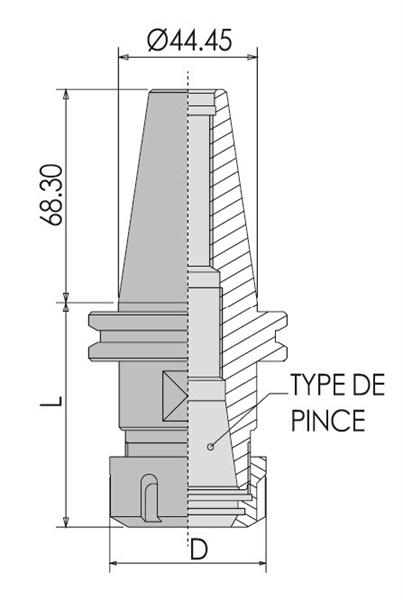

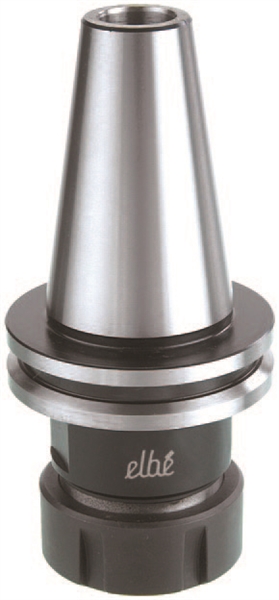

Mandrins à pinces cône ISO 40
| Queue | Pince | Rotation | Code |
|---|---|---|---|
| 3 A 16 MM | ER 25 | DROITE | ELCOI4001D |
| 3 A 20 MM | ER 32 | DROITE | ELCOI4002D |
| 6 A 26 MM | ER 40 | DROITE | ELCOI4003D |
| 3 A 16 MM | ER 25 | GAUCHE | ELCOI4001G |
| 3 A 20 MM | ER 32 | GAUCHE | ELCOI4002G |
| 6 A 26 MM | ER 40 | GAUCHE | ELCOI4003G |

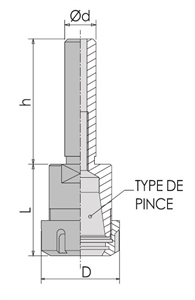

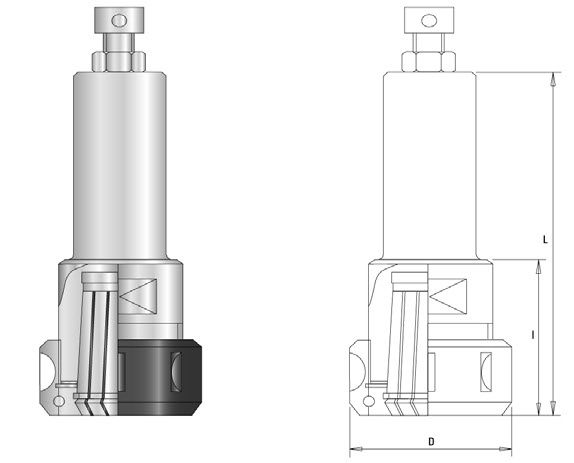

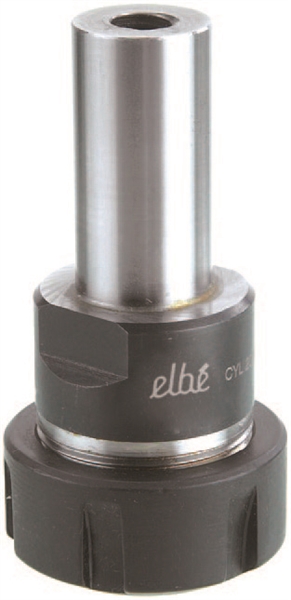

Mandrins à pinces queue cylindrique
| Queue | Pince | Rotation | Code |
|---|---|---|---|
| 3 A 16 MM | ER 25 | DROITE | ELCYL16401D |
| 3 A 20 MM | ER 32 | DROITE | ELCYL20405D |
| 6 A 26 MM | ER 40 | DROITE | ELCYL25405D |

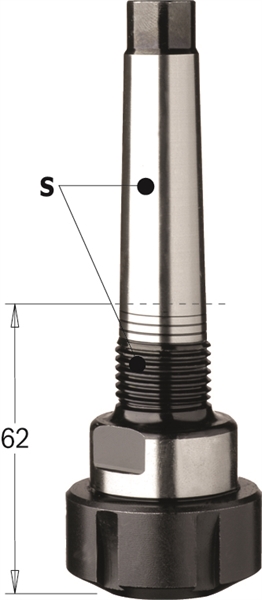

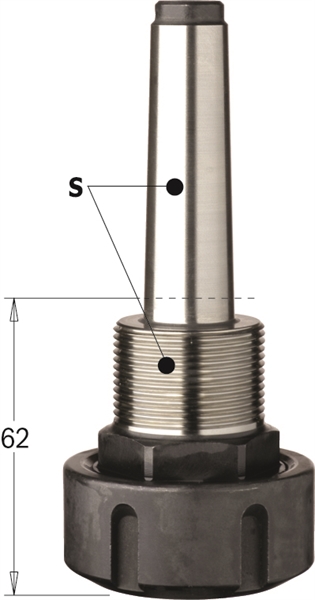

Mandrins à pinces ER32 avec queue conique MK2/MK3
Produits idéaux pour les centres d'usinages numériques, les machines point/point et CNC.
- Très haute précision et extrême fiabilité.
- Centrage parfait de l'outil.
- Élimination de tout défaut de rotation.
- Réalisés avec un acier spécial à haute résistance.
- Rectification de précision sur toutes les surfaces.
- Puissance transmissible très élevée ≥ 11 KW (15 CV) - 20.000 tours.
- Pour chantourner avec efficacité et vitesse d'avancement inégalable jusqu'à ce jour.
- Excellente qualité de finition de la pièce avec une meilleure durée de l'outil.
- Structure compacte pour réduire l'encombrement verticale avec une augmentation favorable de la distance utile entre la tête de l'outil et le plan de travail.
- Rapidité et sécurité dans l'installation de l'outil.
- Pinces biconiques interchangeables avec coupes opposées pour le serrage cylindrique intégral de l'outil.
- Agrandissement du champ de serrage en dessous du diamètre de la pince (±0,7mm).
- Mandrins spécifiquement conçus pour la rotation droite et gauche avec le filetage autobloquant.
- Écrou de serrage de l'outil avec rainure pour clé à ergot.
- Pratique et ergonomique bague de frettage pour la broche du mandrin avec le double filetage différentiel.
- Profil hexagonal central baissé pour le maintien de la clé à ergot.
- Étudié et développé en collaboration avec les bureaux d'étude des plus prestigieux constructeur de centre de travail numérique.
- Emballé dans un élégant boitier plastique et professionnel.
| S | Pinces | Rotation | Code |
|---|---|---|---|
| MK/M30x1.5 | ER32 | DROITE | CMT18300001 |
| MK3/M30x1.5 | ER32 | DROITE | CMT18310001 |
| MK2/M30x1.5 | ER32 | GAUCHE | CMT18300002 |

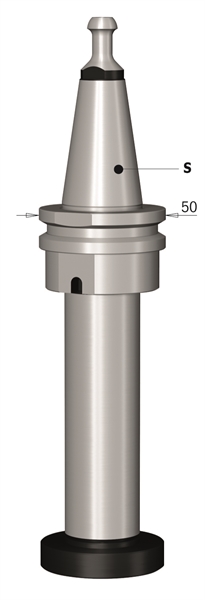

Mandrin avec queue ISO30
Produits idéaux pour les centres d'usinages numériques, les machines point/point et CNC.
- Très haute précision et extrême fiabilité.
- Centrage parfait de l'outil.
- Élimination de tout défaut de rotation.
- Réalisés avec un acier spécial à haute résistance.
- Rectification de précision sur toutes les surfaces.
- Puissance transmissible très élevée ≥ 11 KW (15 CV) - 20.000 tours.
- Pour chantourner avec efficacité et vitesse d'avancement inégalable jusqu'à ce jour.
- Excellente qualité de finition de la pièce avec une meilleurs durée de l'outil.
- Structure compacte pour réduire l'encombrement verticale avec une augmentation favorable de la distance utile entre la tête de l'outil et le plan de travail.Rapidité et sécurité dans l'installation de l'outil.
- Pinces biconiques interchangeables avec coupes opposées pour le serrage cylindrique intégral de l'outil.
- Agrandissement du champ de serrage en dessous du diamètre de la pince (±0,7mm).
- Mandrins spécifiquement conçus pour la rotation droite et gauche avec le filetage autobloquant.
- Écrou de serrage de l'outil avec rainure pour clé à ergot.
- Pratique et ergonomique bague de frettage pour la broche du mandrin avec le double filetage différentiel.
- Profil hexagonal central baissé pour le maintien de la clé à ergot.
- Étudié et développé en collaboration avec les bureaux d'étude des plus prestigieux constructeur de centre de travail numérique.
- Emballé dans un élégant boitier plastique et professionnel.
| S | D | D3 | Rotation | Code |
|---|---|---|---|---|
| ISO30 | Ø30x100 | 50 | DROITE/GAUCHE | CMT18326000 |
Mandrins à pinces biconiques avec queue conique MK2
Produits idéaux pour les centres d'usinages numériques, les machines point/point et CNC.
- Très haute précision et extrême fiabilité.
- Centrage parfait de l'outil.
- Elimination de tout défaut de rotation.
- Réalisés avec un acier spécial à haute résistance.
- Rectification de précision sur toutes les surfaces.
- Puissance transmissible très élevée ≥ 11 KW (15 CV) - 20.000 tours.
- Pour chantourner avec efficacité et vitesse d'avancement inégalable jusqu'à ce jour.
- Excellente qualité de finition de la pièce avec une meilleurs durée de l'outil.
- Structure compacte pour réduire l'encombrement verticale avec une augmentation favorable de la distance utile entre la tête de l'outil et le plan de travail.
- Rapidité et sécurité dans l'installation de l'outil.
- Pinces biconiques interchangeables avec coupes opposées pour le serrage cylindrique intégral de l'outil.
- Agrandissement du champ de serrage en dessous du diamètre de la pince (±0,7mm).
- Mandrins spécifiquement conçus pour la rotation droite et gauche avec le filetage autobloquant.
- Écrou de serrage de l'outil avec rainure pour clé à ergot.
- Pratique et ergonomique bague de frettage pour la broche du mandrin avec le double filetage différentiel.
- Profil hexagonal central baissé pour le maintien de la clé à ergot.
- Etudié et développé en collaboration avec les bureaux d'étude des plus prestigieux constructeur de centre de travail numérique.
- Emballé dans un élégant boitier plastique et professionnel.
| S | Rotation | Code |
|---|---|---|
| MK2/Ø20x14Fx1" | DROITE | CMT12300001 |
| MK2/Ø20x14Fx1" | GAUCHE | CMT12300002 |
Mandrin à pinces ER32 avec queue parallèle ø25mm
Produits idéaux pour les centres d'usinages numériques, les machines point/point et CNC.
- Très haute précision et extrême fiabilité.
- Centrage parfait de l'outil.
- Elimination de tout défaut de rotation.
- Réalisés avec un acier spécial à haute résistance.
- Rectification de précision sur toutes les surfaces.
- Puissance transmissible très élevée ≥ 11 KW (15 CV) - 20.000 tours.
- Pour chantourner avec efficacité et vitesse d'avancement inégalable jusqu'à ce jour.
- Excellente qualité de finition de la pièce avec une meilleurs durée de l'outil.
- Structure compacte pour réduire l'encombrement verticale avec une augmentation favorable de la distance utile entre la tête de l'outil et le plan de travail.
- Rapidité et sécurité dans l'installation de l'outil.
- Pinces biconiques interchangeables avec coupes opposées pour le serrage cylindrique intégral de l'outil.
- Agrandissement du champ de serrage en dessous du diamètre de la pince (±0,7mm).
- Mandrins spécifiquement conçus pour la rotation droite et gauche avec le filetage autobloquant.
- Écrou de serrage de l'outil avec rainure pour clé à ergot.
- Pratique et ergonomique bague de frettage pour la broche du mandrin avec le double filetage différentiel.
- Profil hexagonal central baissé pour le maintien de la clé à ergot.
- Etudié et développé en collaboration avec les bureaux d'étude des plus prestigieux constructeur de centre de travail numérique.
- Emballé dans un élégant boitier plastique et professionnel.
| Rotation | Code |
|---|---|
| DROITE | CMT18340001 |

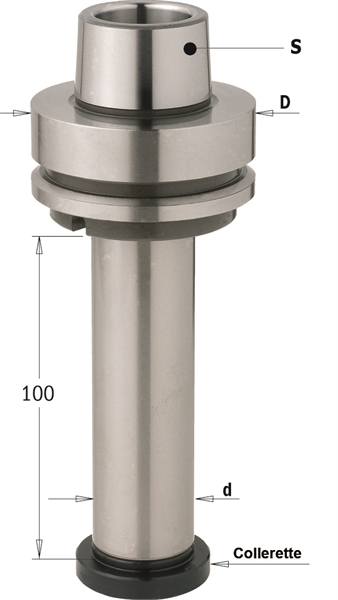

Mandrins porte-fraise avec queue hsk
Produits idéaux pour les centres d'usinages numériques, les machines point/point et CNC.
- Très haute précision et extrême fiabilité.
- Centrage parfait de l'outil.
- Elimination de tout défaut de rotation.
- Réalisés avec un acier spécial à haute résistance.
- Rectification de précision sur toutes les surfaces.
- Puissance transmissible très élevée ≥ 11 KW (15 CV) - 20.000 tours.
- Pour chantourner avec efficacité et vitesse d'avancement inégalable jusqu'à ce jour.
- Excellente qualité de finition de la pièce avec une meilleurs durée de l'outil.
- Structure compacte pour réduire l'encombrement verticale avec une augmentation favorable de la distance utile entre la tête de l'outil et le plan de travail.
- Rapidité et sécurité dans l'installation de l'outil.
- Pinces biconiques interchangeables avec coupes opposées pour le serrage cylindrique intégral de l'outil.
- Agrandissement du champ de serrage en dessous du diamètre de la pince (±0,7mm).
- Mandrins spécifiquement conçus pour la rotation droite et gauche avec le filetage autobloquant.
- Écrou de serrage de l'outil avec rainure pour clé à ergot.
- Pratique et ergonomique bague de frettage pour la broche du mandrin avec le double filetage différentiel.
- Profil hexagonal central baissé pour le maintien de la clé à ergot.
- Etudié et développé en collaboration avec les bureaux d'étude des plus prestigieux constructeur de centre de travail numérique.
- Emballé dans un élégant boitier plastique et professionnel.
| S | d | D | Rotation | Code |
|---|---|---|---|---|
| HSK -F63 | Ø30x100 | 63 | DROITE/GAUCHE | CMT18336000 |
| HSK -F63 | Ø30x150 | 63 | DROITE/GAUCHE | CMT18336010 |
| HSK -F63 | Ø35x100 | 63 | DROITE/GAUCHE | CMT18336100 |
| HSK -F63 | Ø40x100 | 63 | DROITE/GAUCHE | CMT18336200 |
