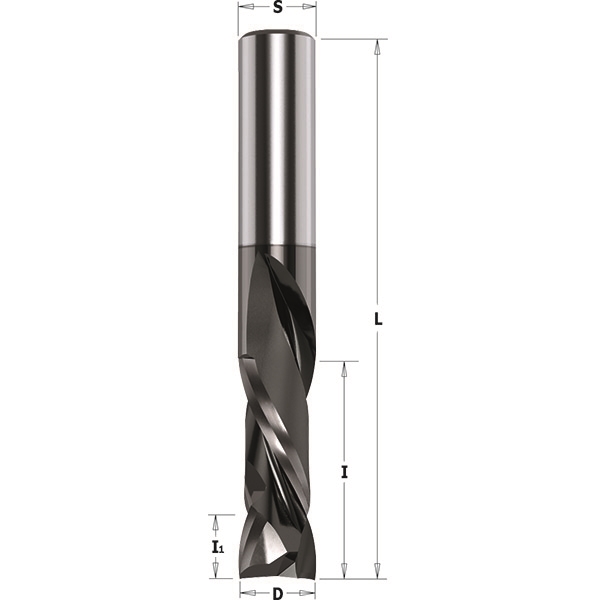

Mèches à coupes hélicoïdales

Mèches à coupe hélicoïdale positive et négative - Long Life

(CMT190.41)

Pour border, sectionner et bomber avec précision bois massif ou dérivés, laminés et matériaux plastiques avec une surprenante efficacité et une très grande vitesse d’avance.
À utiliser sur mandrins ou adaptateurs pour les centres d’usinages, défonceuses et pantographes CNC. Serrez les pièces sur le plan de travail.

CARACTÉRISTIQUES TECHNIQUES :
- HWM de première qualité
- Revêtement chrome DLCS
- 1 tranchant hélicoïdal positif et 1 négatif (Z1+1)
- 2 tranchants hélicoïdaux positifs et 2 négatifs (Z2+2)
- 3 tranchants hélicoïdaux positifs et 3 négatifs (Z3+2)
- Excellente finition sur les deux faces du panneau

D	l	l1	L	S	Z	Rotation	Code
8	7	32	80	8	2+2	DROITE	CMT19008041
9.52	22.2	4.8	76.2	9.52	2+2	DROITE	Positive et négative pour mortaiser	CMT19051341
9.52	25.4	5.2	76.2	9.52	2+2	DROITE	Positive et négative pour mortaiser	CMT19081341
9.52	28.6	7	76.2	9.52	2+2	DROITE	CMT19050441
10	7	32	80	10	2+2	DROITE	CMT19010041
10	7	42	90	10	2+2	Droite	CMT19010141
12	25.4	5.2	76.2	12	2+2	DROITE	Positive et négative pour mortaiser	CMT19032041
12	42	7	90	12	2+2	DROITE	CMT19012041
12.7	28.5	6	76.2	12.7	2+2	DROITE	Positive et négative pour mortaiser	CMT19081541
12.7	22.2	5.2	76.2	12.7	2+2	DROITE	Positive et négative pour mortaiser	CMT19051541
12.7	34.9	5.2	88.9	12.7	2+2	DROITE	Positive et négative pour mortaiser	CMT19051741
12.7	34.9	12	76.2	12.7	2+2	DROITE	CMT19050741
12.7	41.3	12	101.6	12.7	2+2	DROITE	CMT19050841

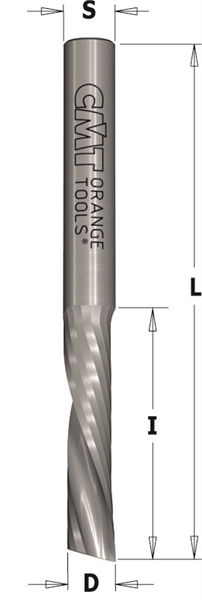

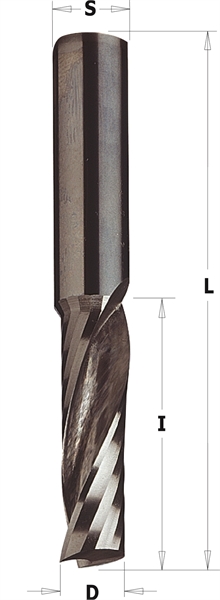

Mèches à coupe hélicoïdale positive - 198

(CMT198)

Pour border, sectionner et bomber avec précision bois massif ou dérivés, laminés et matériaux plastiques avec une surprenante efficacité et une très grande vitesse d'avance. À utiliser sur mandrins ou adaptateurs pour les centres d'usinages, défonceuses et pantographes CNC. Serrez les pièces sur le plan de travail.

CARACTÉRISTIQUES TECHNIQUES :
- HWM de première qualité.
- 1 tranchant hélicoïdal positif (Z1).
- Excellente finition sur la face inférieure du panneau.
- Évacuation des copeaux par le haut.

D	l	L	S	Rotation	Code
3	12	50	3	DROITE	CMT19803011
4	15	50	4	DROITE	CMT19804011
5	17	50	5	DROITE	CMT19805011
6	22	60	6	DROITE	CMT19806011
3.18	12.7	50.8	6.35	DROITE	CMT19800111
4.76	15.87	50.8	6.35	DROITE	CMT19800511
6.35	19.05	50.8	6.35	DROITE	CMT19800711
6.35	25.4	63.5	6.35	DROITE	CMT19800811
8	22	70	8	DROITE	CMT19808011
8	32	80	8	DROITE	CMT19808111
9.52	28.57	76.2	9.52	DROITE	CMT19850411
10	32	70	10	DROITE	CMT19810011
10	42	80	10	DROITE	CMT19810111
10	52	90	10	DROITE	CMT19810211
12	32	83	12	DROITE	CMT19812011

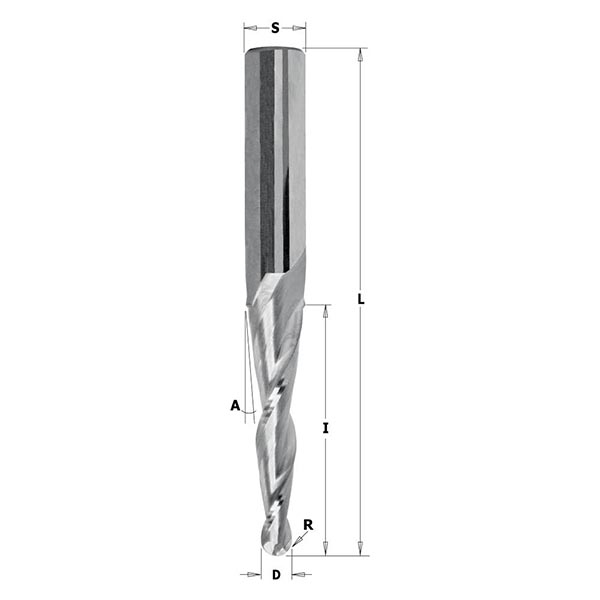

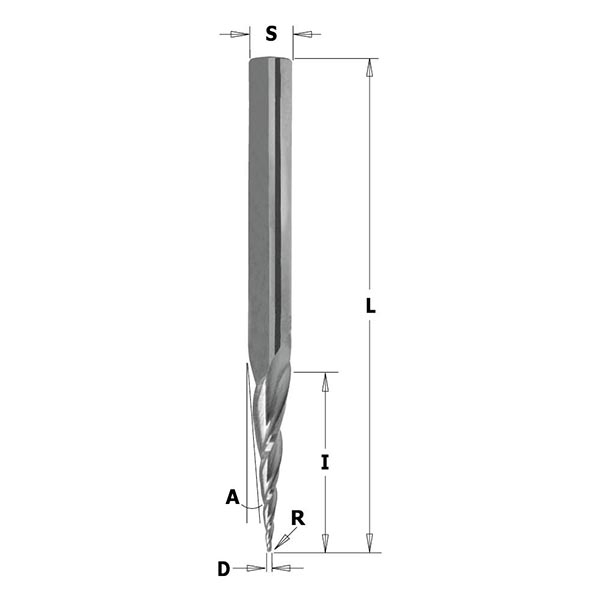

Mèche à spirale ascendante en carbure monobloc

(CMT152)

Conçue spécialement pour des projets de gravure CNC 2D et 3D en plastique, aluminium et bois:
- Parfaite pour la gravure 3D
- Gravure 2D et 3D de précision à grande échelle
- Parfaite pour la pénétration profonde
- Fabrication des panneaux à reliefs
- Fraisage en 3D
- Traçage, profilage, modelage et fabrication de modèles, 2D et 3D, en ébénisterie et en fabrication d’enseignes, de meubles et de moules à bijoux

- Carbure monobloc de première qualité
- Fraise à tranchants hélicoïdal positifs (Z2/Z3)
- Excellente finition sur la partie inférieure de la pièce usinée
- Évacuation des copeaux par le haut.

aluminium, plastique et composite de bois.

D	R	A	I	L	S	Z	Rotation	Code
0.8	0.4	5.5	25	70	6	3	DROITE	CMT152060082
1.6	0.8	4.5	25	70	6	3	DROITE	CMT152060162
1.6	0.8	5.4	25.4	76.2	6		DROITE	CMT152064162
3.2	1.6	2.5	30	70	6	3	DROITE	CMT152060323
0.8	0.4	6.2	25.4	76.2	6.35	3	DROITE	CMT152064082
3.2	1.6	3.6	24.4	76.2	6.35	3	DROITE	CMT152064322
1.6	0.8	5.5	30	80	8	3	DROITE	CMT152080163
3.2	1.6	2.5	50	90	8	3	DROITE	CMT152080325
2	1	3	80	120	12	2	DROITE	CMT152120208
6	3	3	50	100	12	2	DROITE	CMT152120605
6.4	3.2	3	50.8	101.6	12.7	2	DROITE	CMT152127635

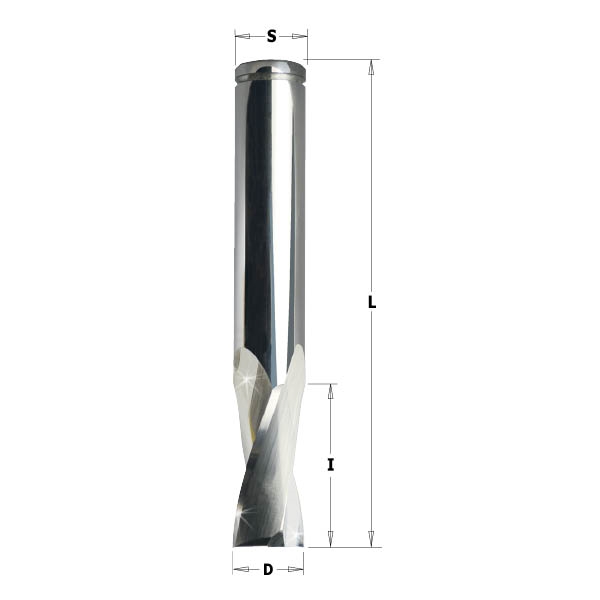

Mèche à coupe hélicoïdale en carbure HWM pour aluminium et PVC

(CMT186)

Idéales dans une variété d’applications. Pour border, sectionner et bomber avec précision pour de meilleures performances de coupe avec les matières plastiques et aluminium à très grande vitesse d’avance.

A utiliser sur mandrins et adaptateurs pour les centres d’usinage, défonceuses, et pantographes CNC.

CARACTÉRISTIQUES TECHNIQUES :

- HWM de première qualité

- 2 tranchants hélicoïdaux [Z2]

- Finition extra-fine

- Éjection des copeaux vers le haut

D	l	L	S	Rotation	Code
4	10	60	6	DROITE	CMT18664011
5	12	60	6	DROITE	CMT18665011
6	15	60	6	DROITE	CMT18606011
8	20	60	8	DROITE	CMT18608011
10	22	72	10	DROITE	CMT18610011
12	25	83	12	DROITE	CMT18612011
14	25	82	14	DROITE	CMT18614011
16	25	82	16	DROITE	CMT18616011

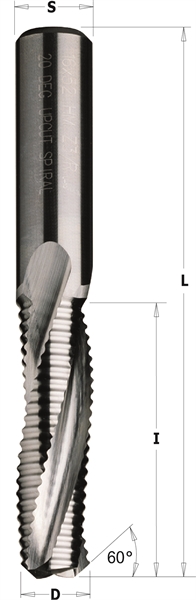

Fraises à coupes hélicoïdales positives avec brise-copeaux et chanfrein 60° pour serrures - 195

(CMT195.143-163)

CARACTÉRISTIQUES TECHNIQUES :
- HWM de première qualité.
- 3 tranchants hélicoïdaux positifs avec brise-copeau (Z3R).
- Profondeur maximale des dents : 0,3mm.
- Excellente finition sur la face inférieure du panneau.
- Évacuation des copeaux par le haut.

D	l	L	S	Rotation	Code
14	58	110	14	DROITE	CMT19514311
16	55	110	16	DROITE	CMT19516311

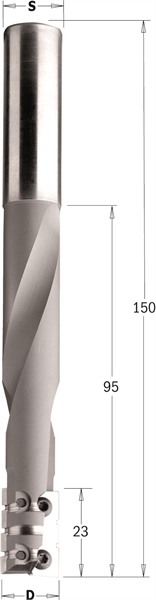

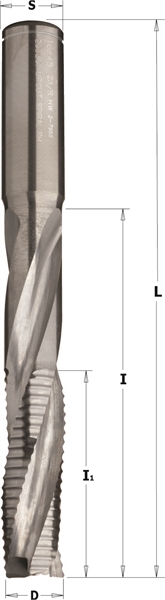

Fraises à coupes hélicoïdales positives avec brise-copeau pour serrures - 195

(CMT195-02)

D	l	l1	L	S	Rotation	Information	Code
14	45	95	150	14	DROITE	Avec brise-copeau	CMT19514211
14	45	125	170	14	DROITE	Avec brise-copeau	CMT19514411
16	45	95	150	16	DROITE	Avec brise-copeau	CMT19516211
16	45	95	150	16	DROITE	Sans brise-copeau	CMT19316211
16	50	120	170	16	DROITE	Avec brise-copeau	CMT19516411
18	45	95	150	18	DROITE	Avec brise-copeau	CMT19518211

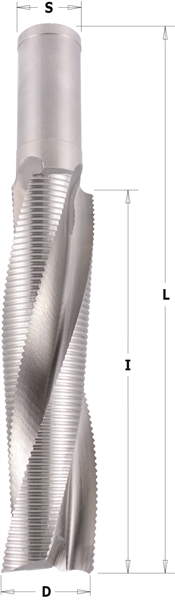

Fraises à coupes hélicoïdales positives avec brise-copeau pour poutres lamellées-collées

(CMT195-03)

Pour border, sectionner et bomber des poutres lamellées-collées. À utiliser sur machines Hundegger®.

CARACTÉRISTIQUES TECHNIQUES:
- Outils en acier rapide en cobalt.
- 3 tranchants hélicoïdaux positifs avec brise-copeau (Z3R).
- Évacuation des copeaux par le haut.
- Reaffûtables (max. 6000~10000).
- Vitesse d'avance 1-2m/minute.

D	l	L	S	Rotation	Code
30	170	235	30	DROITE	CMTY19530051
40	165	235	30	DROITE	CMT19540051
50	215	295	30	DROITE	CMT19550051

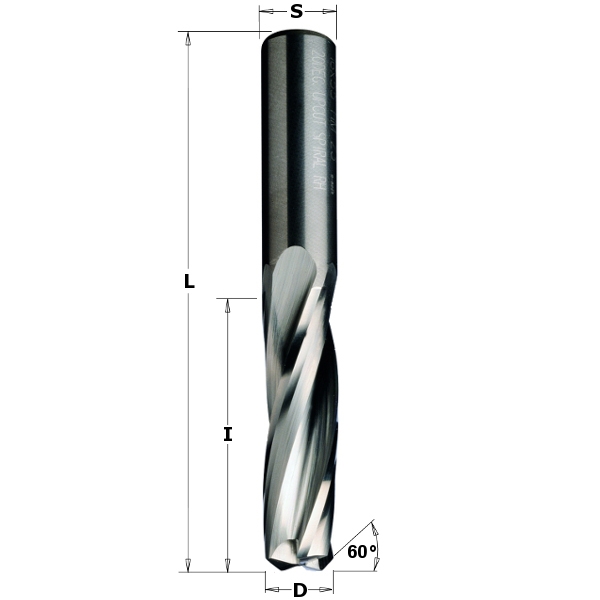

Fraises à coupes hélicoïdales positives avec brise-copeau et chanfrein 60° pour serrures - 191

(CMT191.143-163)

D	l	L	S	Rotation	Code
14	50	110	14	DROITE	CMT19114311
16	55	110	16	DROITE	CMT19116311

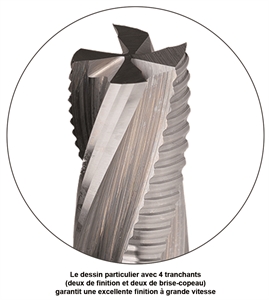

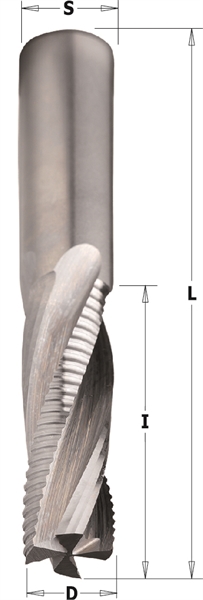

Fraises à coupes hélicoïdales positives avec brise-copeau - 197

(CMT197)

Nouvelle gamme de fraises d'haute qualité en supermicrograin de carbure, élaborées par Ceratizit (Luxembourg) sur demande de CMT. Ces caractéristiques permettent aussi bien un utilisation sur des machines CNC que sur des pantographes manuels et défonceuses. Nous vous conseillons l'essai de ces fraises sur tout type de bois et dérivés, mais aussi sur des laminés, MDF et matériaux plastiques. Nous garantissons une finition excellente et une durée prolongée sur le PVC et les matériaux composites.
Pour border, sectionner et bomber avec précision bois massif ou dérivés, laminés et matériaux plastiques avec une surprenante efficacité et une très grande vitesse d'avance. À utiliser sur mandrins ou adaptateurs pour les centres d'usinages, défonceuses et pantographes CNC. Serrez les pièces sur le plan de travail.

CARACTÉRISTIQUES TECHNIQUES :
- HWM de première qualité.
- 4 tranchants hélicoïdaux positifs HW (2 avec brise-copeau) (Z2+2R).
- Profondeur maximale des dents : 0,1mm.
- Excellente finition sur la face inférieure du panneau.
- Évacuation des copeaux par le haut.

D	l	L	S	Rotation	Code
12	42	90	12	DROITE	CMT19712111
14	50	110	14	DROITE	CMT19714011
16	35	90	16	DROITE	CMT19716111
16	55	110	16	DROITE	CMT19716011
18	55	110	18	DROITE	CMT19718011
20	60	120	20	DROITE	CMT19720011
20	70	120	20	DROITE	CMT19720111

Fraises à coupes hélicoïdales positives avec brise-copeau - 195

(CMT195-01)

D	l	L	S	Rotation	Code
8	32	80	8	DROITE	CMT19508111
8	42	90	8	DROITE	CMT19508211
10	32	80	10	DROITE	CMT19510011
10	42	90	10	DROITE	CMT19510111
12	35	83	12	DROITE	CMT19512011
12	42	90	12	DROITE	CMT19512111
12	52	100	12	DROITE	CMT19512211
12.7	38.1	88.9	12.7	DROITE	CMT19550611
14	58	110	14	DROITE	CMT19514011
16	35	90	16	DROITE	CMT19516111
16	55	110	16	DROITE	CMT19516011
16	72	120	16	DROITE	CMT19516511
18	55	110	18	DROITE	CMT19518011
20	60	120	20	DROITE	CMT19520011
20	72	120	20	DROITE	CMT19520111
20	102	165	20	DROITE	CMT19520211
8	32	80	8	GAUCHE	CMT19508112
10	32	80	10	GAUCHE	CMT19510012
12	35	83	12	GAUCHE	CMT19512012
16	55	110	16	GAUCHE	CMT19516012
20	60	120	20	GAUCHE	CMT19520012

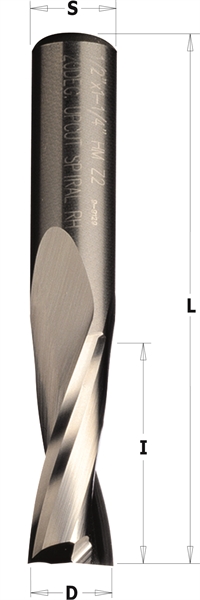

Fraises à coupes hélicoïdales positives - 191

(CMT191)

CARACTÉRISTIQUES TECHNIQUES :
- HWM de première qualité.
- 2 tranchants hélicoïdaux positifs (Z2).
- Excellente finition sur la face inférieure du panneau.
- Évacuation des copeaux par le haut.

D	l	L	S	Rotation	Code
3	12	50	3	DROITE	CMT19103011
4	15	50	4	DROITE	CMT19104011
5	17	50	5	DROITE	CMT19105011
3	12	60	6	DROITE	CMT19163011
3.5	12	60	6	DROITE	CMT19163511
4	15	60	6	DROITE	CMT19164011
5	17	60	6	DROITE	CMT19165011
6	27	70	6	DROITE	CMT19106011
3.18	12.7	50.8	6.35	DROITE	CMT19100111
3.97	12.7	50.8	6.35	DROITE	CMT19100311
4.76	19.05	50.8	6.35	DROITE	CMT19100511
6.35	19.05	50.8	6.35	DROITE	CMT19100711
6.35	25.4	63.5	6.35	DROITE	CMT19100811
3	12	60	8	DROITE	CMT19183011
4	15	60	8	DROITE	CMT19184011
5	17	60	8	DROITE	CMT19185011
6	27	70	8	DROITE	CMT19186011
7	32	80	8	DROITE	CMT19187011
8	22	70	8	DROITE	CMT19108011
8	32	80	8	DROITE	CMT19108111
8	42	90	8	DROITE	CMT19108211
10	32	80	8	DROITE	CMT19180011
12	35	83	8	DROITE	CMT19182011
10	32	80	10	DROITE	CMT19110011
10	42	90	10	DROITE	CMT19110111
9	32	83	12	DROITE	CMT19189011
10	32	83	12	DROITE	CMT19190011
10	42	90	12	DROITE	CMT19190111
12	35	83	12	DROITE	CMT19112011
12	42	90	12	DROITE	CMT19112111
12	52	100	12	DROITE	CMT19112211
7.94	25.4	76.2	12.7	DROITE	CMT19150111
9.52	31.75	76.2	12.7	DROITE	CMT19150311
12.7	31.75	76.2	12.7	DROITE	CMT19150511
12.7	38.1	88.9	12.7	DROITE	CMT19150611
12.7	50.8	101.6	12.7	DROITE	CMT19150711
14	50	110	14	DROITE	CMT19114011
16	35	90	16	DROITE	CMT19116111
16	55	110	16	DROITE	CMT19116011
16	72	120	16	DROITE	CMT19116511
20	72	120	20	DROITE	CMT19120011

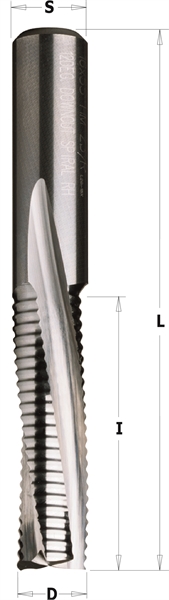

Fraises à coupes hélicoïdales négatives avec brise-copeau - 196

(CMT196)

CARACTÉRISTIQUES TECHNIQUES :
- HWM de première qualité.
- 3 tranchants hélicoïdaux avec brise-copeau (Z3R).
- Profondeur maximale des dents : 0,3mm.
- Excellente finition sur la face supérieure du panneau.
- Évacuation des copeaux par le bas.

D	l	L	S	Rotation	Code
8	32	80	8	DROITE	CMT19608111
10	42	90	10	DROITE	CMT19610111
12	35	83	12	DROITE	CMT19612011
12	42	90	12	DROITE	CMT19612111
12	52	100	12	DROITE	CMT19612211
12.7	38.1	88.9	12.7	DROITE	CMT19650611
14	50	110	14	DROITE	CMT19614011
16	55	110	16	DROITE	CMT19616011
18	55	110	18	DROITE	CMT19618011
20	60	120	20	DROITE	CMT19620011
20	72	120	20	DROITE	CMT19620111
12	35	80	12	GAUCHE	CMT19612012
16	55	110	16	GAUCHE	CMT19616012
20	60	120	20	GAUCHE	CMT19620012

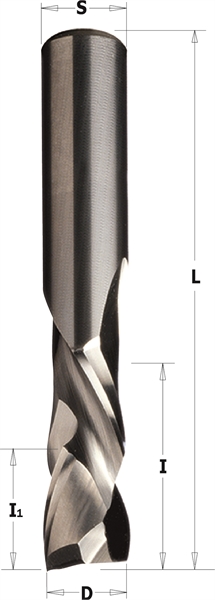

Fraises à coupe hélicoïdale positive et négative - 190

(CMT190)

CARACTÉRISTIQUES TECHNIQUES :
- HWM de première qualité.
- 1 tranchant hélicoïdal positif et 1 négatif (Z1+1).
- 2 tranchants hélicoïdaux positifs et 2 négatifs (Z2+2).
- 3 tranchants hélicoïdaux positifs et 3 négatifs (Z3+2).
- Excellente finition sur les deux faces du panneau.

D	l	l1	L	S	Z	Rotation	Information	Code
4	15	7	50	4	1+1	DROITE		CMT19004011
5	22	8	60	5	1+1	DROITE		CMT19005011
6	22	8	60	6	1+1	DROITE		CMT19006011
6.35	22.2	7	63.5	6.35	2+2	DROITE		CMT19000811
8	32	7	80	8	2+2	DROITE		CMT19008011
9.52	28.6	7	76.2	9.52	2+2	DROITE		CMT19050411
10	32	7	80	10	2+2	DROITE		CMT19010011
10	42	7	90	10	2+2	DROITE		CMT19010111
12	42	7	90	12	2+2	DROITE		CMT19012011
12	52	7	100	12	2+2	DROITE		CMT19012111
12.7	25.4	16	76.2	12.7	2+2	DROITE		CMT19050511
12.7	28.6	16	76.2	12.7	2+2	DROITE		CMT19050611
12.7	34.9	16	88.9	12.7	2+2	DROITE		CMT19050711
12.7	41.3	16	101.6	12.7	2+2	DROITE		CMT19050811
16	55	24	110	16	2+2	DROITE		CMT19016011
18	55	30	110	18	2+2	DROITE		CMT19018011
9.52	22.2	4.8	76.2	9.52	2+2	DROITE	Positive et négative pour mortaiser	CMT19051311
9.52	25.4	5.2	76.2	9.52	3+3	DROITE	Positive et négative pour mortaiser	CMT19081311
12	25.4	5.2	83	12	3+3	DROITE	Positive et négative pour mortaiser	CMT19032011
12.7	22.2	5.2	76.2	12.7	2+2	DROITE	Positive et négative pour mortaiser	CMT19051511
12.7	34.9	5.2	88.9	12.7	2+2	DROITE	Positive et négative pour mortaiser	CMT19051711

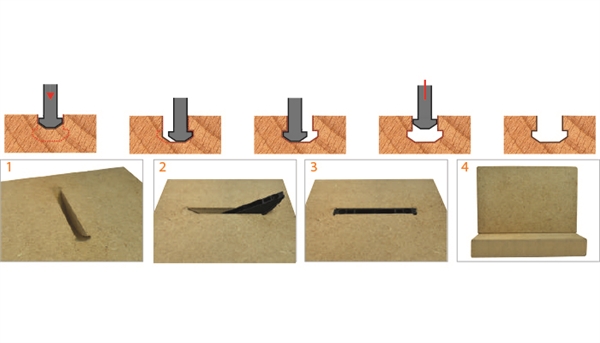

Fraises à coupes hélicoïdales pour assemblage Lamello® P-System

(CMT190.04)

Les éléments d'assemblage P-System peuvent être fraisés sur centre d'usinage à commande numérique. Les rainures P-System sont réalisées sur le chant de la pièce à usiner avec une fraise à coupe hélicoïdale revêtue en DLCS pour une longue durée.

D	d	l	L	S	Z	Code
9.8	7	25	83	12	2+2	CMT19000104

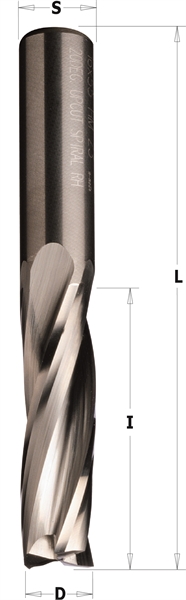

Fraises à coupe hélicoïdale positive - 193

(CMT193)

CARACTÉRISTIQUES TECHNIQUES :
- HWM de première qualité.
- 3 tranchants hélicoïdaux positifs (Z3).
- Excellente finition sur la face inférieure su panneau.
- Évacuation des copeaux par le haut.

D	l	L	S	Rotation	Code
8	32	80	8	DROITE	CMT19308111
10	32	80	10	DROITE	CMT19310011
10	42	90	10	DROITE	CMT19310111
12	35	83	12	DROITE	CMT19312011
12	42	90	12	DROITE	CMT19312111
12	52	100	12	DROITE	CMT19312211
14	58	110	14	DROITE	CMT19314011
16	35	90	16	DROITE	CMT19316111
16	55	110	16	DROITE	CMT19316011
16	72	120	16	DROITE	CMT19316511
18	55	110	18	DROITE	CMT19318011
20	60	120	20	DROITE	CMT19320011
20	70	120	20	DROITE	CMT19320111
8	32	80	8	GAUCHE	CMT19308112
10	32	80	10	GAUCHE	CMT19310012
12	35	83	12	GAUCHE	CMT19312012
16	55	110	16	GAUCHE	CMT19316012
20	60	120	20	GAUCHE	CMT19320012

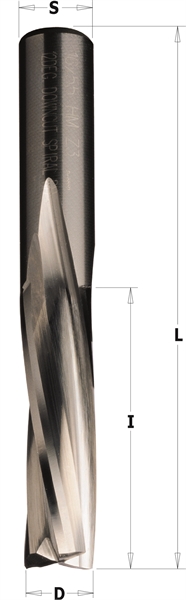

Fraises à coupe hélicoïdale négative - 194

(CMT194)

CARACTÉRISTIQUES TECHNIQUES :
- HWM de première qualité.
- 3 tranchants hélicoïdaux négatifs (Z3)
- Excellente finition sur la face supérieure du panneau.
- Évacuation des copeaux par le bas.

D	l	L	S	Rotation	Code
10	32	80	10	DROITE	CMT19410011
10	42	90	10	DROITE	CMT19410111
12	35	83	12	DROITE	CMT19412011
12	42	90	12	DROITE	CMT19412111
14	50	110	14	DROITE	CMT19414011
16	35	90	16	DROITE	CMT19416111
16	55	110	16	DROITE	CMT19416011
18	55	110	18	DROITE	CMT19418011
20	60	120	20	DROITE	CMT19420011
20	72	120	20	DROITE	CMT19420111
20	102	165	20	DROITE	CMT19420211
12	35	83	12	GAUCHE	CMT19412012
16	55	110	16	GAUCHE	CMT19416012

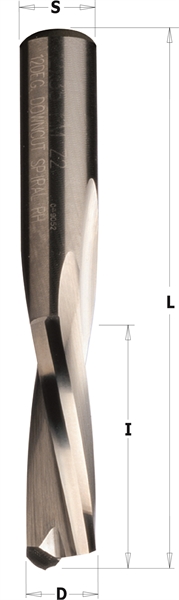

Fraises à coupe hélicoïdale négative - 192

(CMT192)

CARACTÉRISTIQUES TECHNIQUES :
- HWM de première qualité.
- 2 tranchants hélicoïdaux positifs (Z2).
- Excellente finition sur la face supérieure du panneau.
- Évacuation des copeaux par le bas.

D	l	L	S	Rotation	Code
3	12	50	3	DROITE	CMT19203011
4	15	50	4	DROITE	CMT19204011
5	17	50	5	DROITE	CMT19205011
3	12	60	6	DROITE	CMT19263011
4	15	60	6	DROITE	CMT19264011
5	17	60	6	DROITE	CMT19265011
6	27	70	6	DROITE	CMT19206011
3.18	12.7	50.8	6.35	DROITE	CMT19200111
3.97	12.7	50.8	6.35	DROITE	CMT19200311
4.76	19.05	50.8	6.35	DROITE	CMT19200511
6.35	19.05	50.8	6.35	DROITE	CMT19200711
6.35	25.4	63.5	6.35	DROITE	CMT19200811
3	12	60	8	DROITE	CMT19283011
4	15	60	8	DROITE	CMT19284011
5	17	60	8	DROITE	CMT19285011
6	27	70	8	DROITE	CMT19286011
8	22	70	8	DROITE	CMT19208011
8	32	80	8	DROITE	CMT19208111
8	42	90	8	DROITE	CMT19208211
10	32	80	8	DROITE	CMT19280011
12	35	83	8	DROITE	CMT19282011
10	32	80	10	DROITE	CMT19210011
10	42	90	10	DROITE	CMT19210111
10	32	83	12	DROITE	CMT19290011
12	35	83	12	DROITE	CMT19212011
7.94	25.4	76.2	12.7	DROITE	CMT19250111
9.53	31.75	76.2	12.7	DROITE	CMT19250311
12.7	31.75	76.2	12.7	DROITE	CMT19250511
12.7	38.1	88.9	12.7	DROITE	CMT19250611
12.7	50.8	101.6	12.7	DROITE	CMT19250711
14	52	110	14	DROITE	CMT19214011
16	55	110	16	DROITE	CMT19216011
