Tenonner

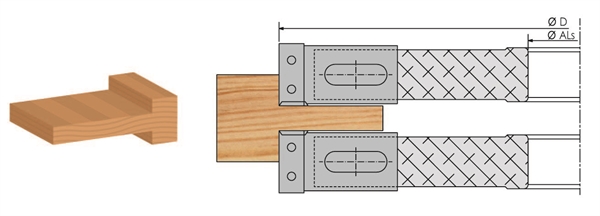

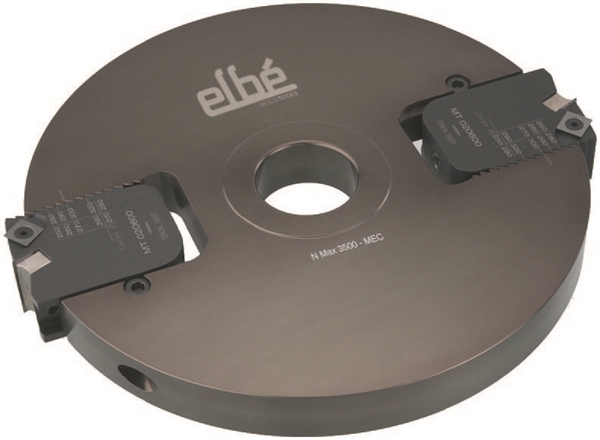

Porte-outils a tenonner multi-tenons à plaquettes réversibles
(MT010-01)
Jeu de deux porte-outils
- Corps en alliage léger
- Livré avec têtes droites
- Plaquettes standards réversibles avec coupe biaise
- Possibilité de réglage en Ø 25/26/27/29 ou en Ø 28/29/3/32 mm
- Utilisation avec têtes contre profil dessus ou dessous
| D | H | Al | Z | Code |
|---|---|---|---|---|
| 250/290 | 30 | 30 | 2+2 | ELMT030930 |
| 280/320 | 30 | 30 | 2+2 | ELMT010930 |
| 250/290 | 30 | 50 | 2+2 | ELMT030950 |
| 280/320 | 30 | 50 | 2+2 | ELMT010950 |
Porte-outils a tenonner multi-tenons à plaquettes réversibles
(MT010-02)
Porte-outils vendu à l'unité
- Corps en alliage léger
- Livré avec têtes droites
- Plaquettes standards réversibles avec coupe biaise
- Possibilité de réglage en Ø 25/26/27/29 ou en Ø 28/29/3/32 mm
- Utilisation avec têtes contre profil dessus ou dessous
| D | H | Al | Z | Position | Code |
|---|---|---|---|---|---|
| 250/290 | 30 | 30 | 2+2 | DESSUS | ELMT030500 |
| 280/320 | 30 | 50 | 2+2 | DESSUS | ELMT010500 |
| 250/290 | 30 | 30 | 2+2 | DESSOUS | ELMT030600 |
| 280/320 | 30 | 50 | 2+2 | DESSOUS | ELMT010600 |

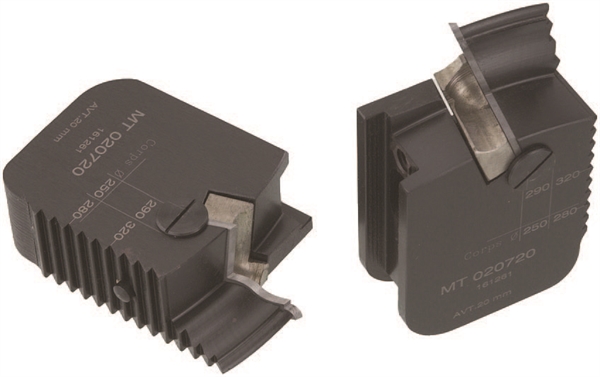

Têtes contre profil multi-tenons à plaquettes
(MT020-01)
- Corps en alliage léger
- Dessus ou Dessous
- Plaquettes standards réversibles
- Tenon droit ou contre profil

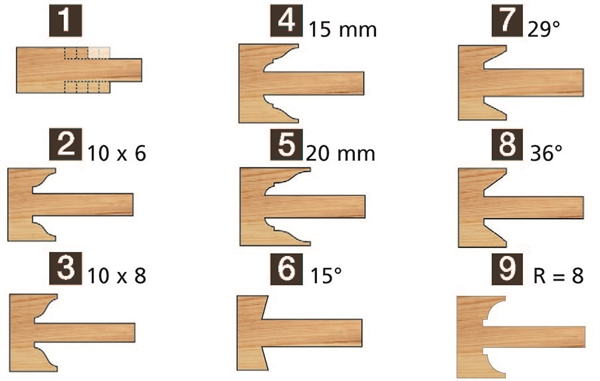

| Désignation tête | Plan | Position | Code |
|---|---|---|---|
| TENON DROIT | 1 | DESSUS | ELMT020500 |
| TALON 10 X 6 | 2 | DESSUS | ELMT020710 |
| TALON 10 X 8 | 3 | DESSUS | ELMT020735 |
| AVANCEMENT 15 MM | 4 | DESSUS | ELMT020715 |
| AVANCEMENT 20 MM | 5 | DESSUS | ELMT020720 |
| PENTE | 6 | DESSUS | ELMT020745 |
| CHANFREIN 25° 10 X 5 | 7 | DESSUS | ELMT020740 |
| CHANFREIN 36° 10 X 7 | 8 | DESSUS | ELMT020730 |
| 1/4 DE ROND RAYON 8 | 9 | DESSUS | ELMT020725 |
| TENON DROIT | 1 | DESSOUS | ELMT020600 |
| TALON 10 X 6 | 2 | DESSOUS | ELMT020810 |
| TALON 10 X 8 | 3 | DESSOUS | ELMT020835 |
| AVANCEMENT 15 MM | 4 | DESSOUS | ELMT020815 |
| AVANCEMENT 20 MM | 5 | DESSOUS | ELMT020820 |
| PENTE | 6 | DESSOUS | ELMT020845 |
| CHANFREIN 25° 10 X 5 | 7 | DESSOUS | ELMT020840 |
| CHANFREIN 36° 10 X 7 | 8 | DESSOUS | ELMT020830 |
| 1/4 DE ROND RAYON 8 | 9 | DESSOUS | ELMT020825 |

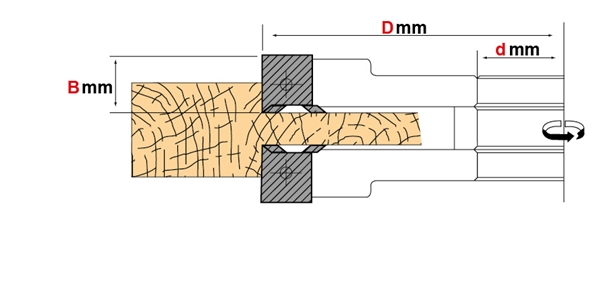

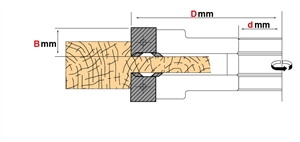

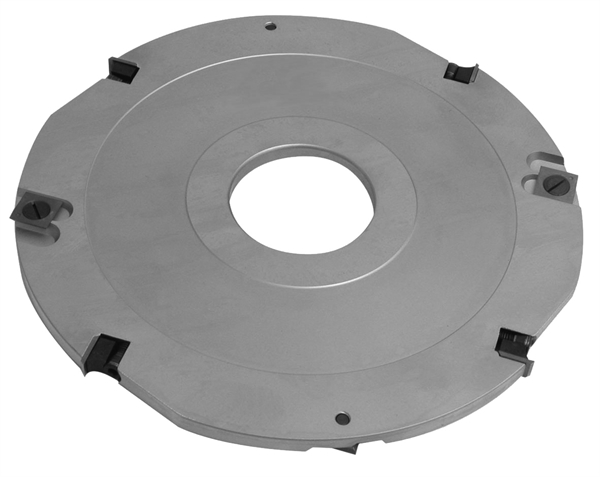

Porte-outils tenons coupe biaise
(FRAI026)
Pour la réalisation de tenons droits.
| Ø | B | d | Z | t | Pos. | Code |
|---|---|---|---|---|---|---|
| 280 | 30 | 50 | 3+3 | 106 | DESSOUS | FRAI0027 |
| 280 | 30 | 50 | 3+3 | 106 | DESSUS | FRAI0026 |
| 300 | 30 | 50 | 3+3 | 117 | DESSOUS | FRAI0029 |
| 300 | 30 | 50 | 3+3 | 117 | DESSUS | FRAI0028 |
| 320 | 30 | 50 | 3+3 | 125 | DESSUS | FRAI0030 |
| 320 | 30 | 50 | 3+3 | 127 | DESSOUS | FRAI0031 |
